Pensilina sottobalcone

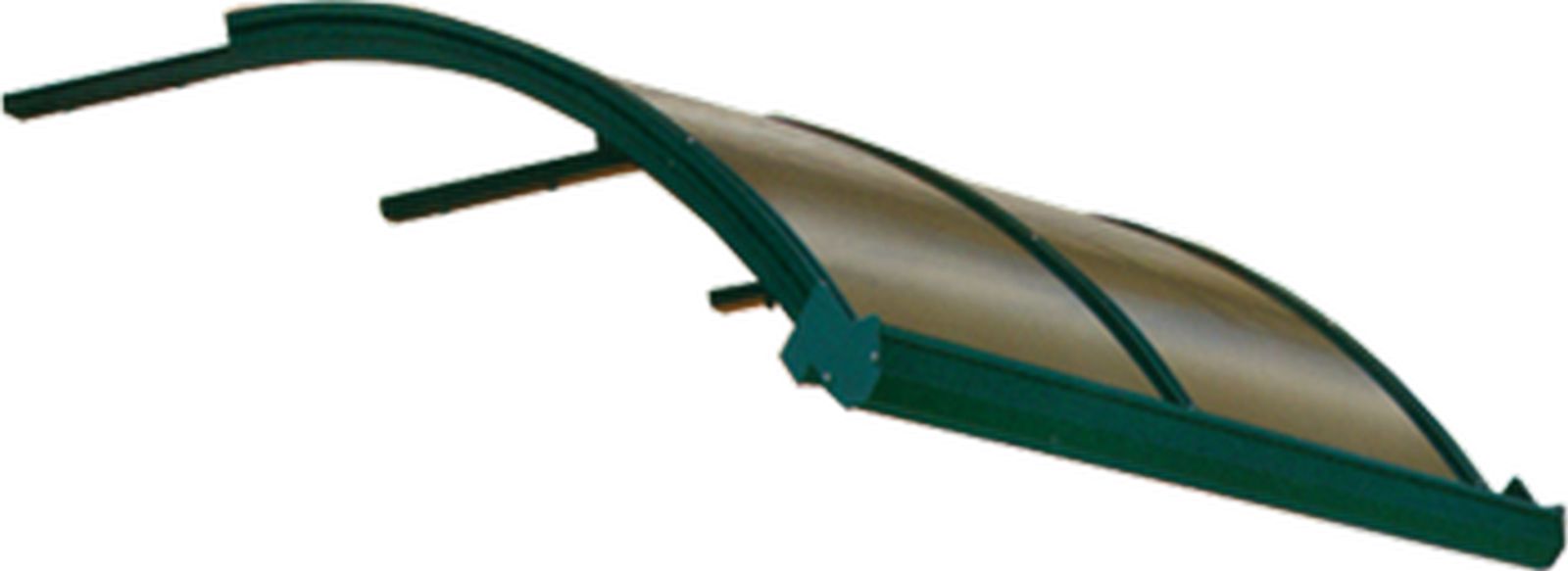

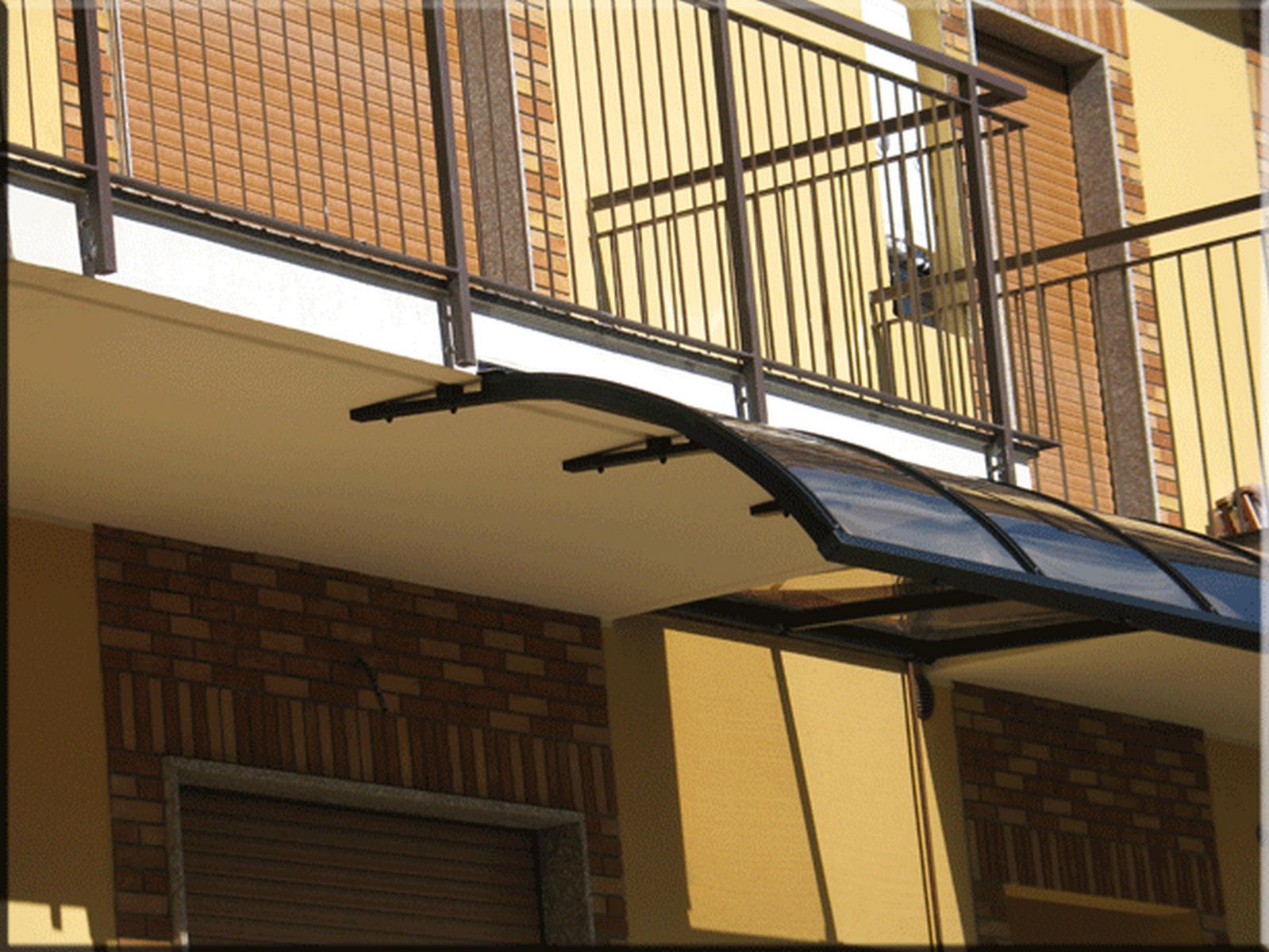

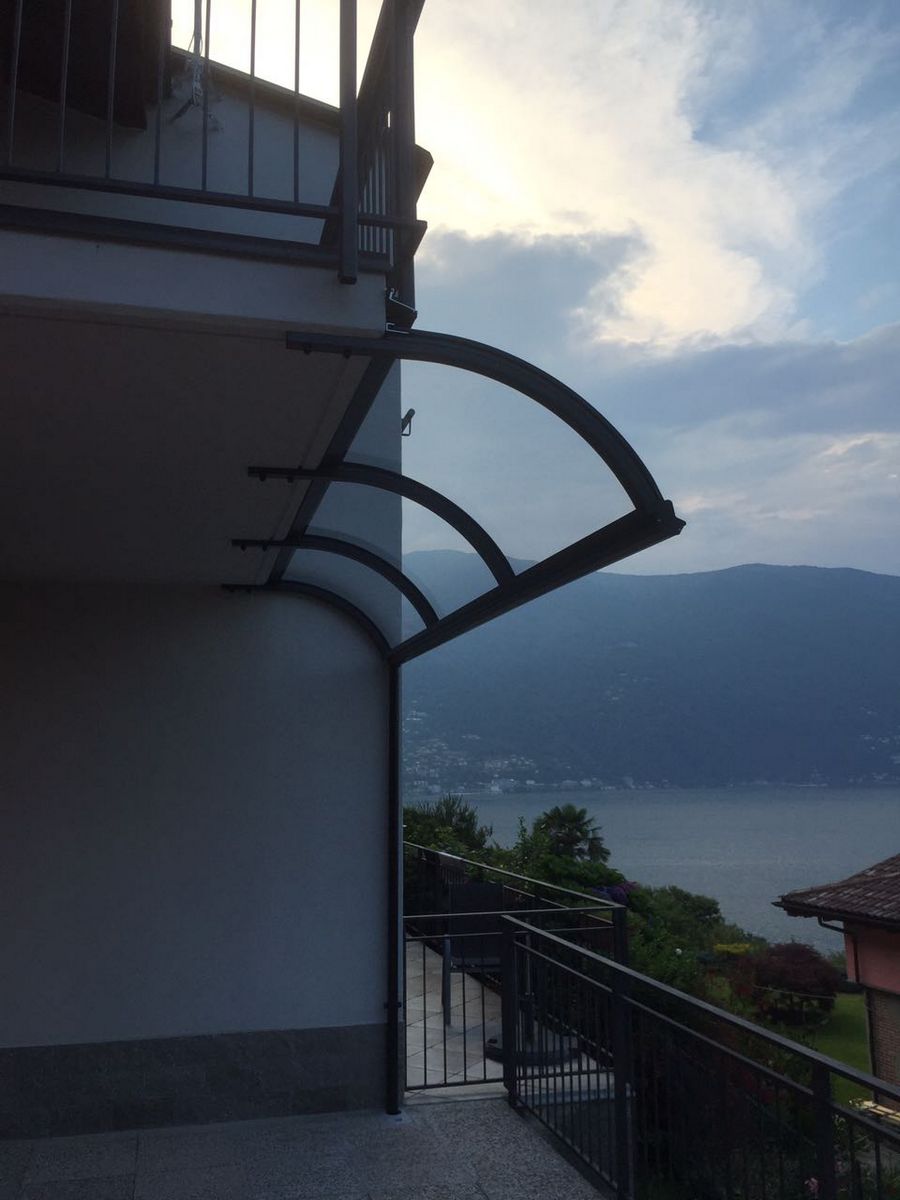

La pensilina sottobalcone è una soluzione pratica ed efficace per situazioni in cui, pur in presenza di gronde, balconi o solette , si evidenzia un problema di scarsa protezione della facciata sottostante, facilmente risolvibile attraverso l’applicazione di un prolungamento da fissare direttamente sottogronda.

Richiedi maggiori informazioni

Descrizione

Soluzione pratica ed efficace studiata per situazioni in cui, pur in presenza di gronde, balconi o solette , si evidenzia un problema di scarsa protezione della facciata sottostante, facilmente risolvibile attraverso l’applicazione di un prolungamento da fissare direttamente “sottogronda” oppure “sottobalcone”, in edifici moderni e classici, destinati ad uso civile ed industriale; fornita anche in KIT di MONTAGGIO.
Nella versione standard e nelle misure indicate non necessita di pilastri di supporto; realizzata con profili in estrusi di alluminio (col. ox elettrocolore NERO / ARGENTO, RAL 9010 bianco / 6005 verde / 8017 marrone / 3000 rosso / 7016 grigio / 9006 argento / 9005 nero opaco / GRIGIO ANTICO), complete di lastre in Policarbonato compatto UV Prt. (col. NEUTRO/OPALE/BRONZO). La pensilina sottobalcone è disponibile anche nella variante “Liberty”, realizzata mediante l’applicazione (con saldatura) dei motivi decorativi in alluminio “FOGLIA CENTRALE” e “RICCIOLO LATERALE”; tale variante viene realizzata solo nella versione verniciata (no ox)

Voci di capitolato

Pensilina SOTTOBALCONE ad arco completa di staffa per fissaggio a soletta / balcone / gronda sovrastante, così realizzata:

Struttura portante e di completamento in estrusi di alluminio ossidato / verniciato RAL, completi di:

Centine calandrate tipo X1M / X3M, con apposito innesto ad Y, dim. mm. 50/70 x 15/18, predisposte per l’inserimento di doppie guarnizioni;
Piatti premilastra tipo X4P / X3P, dim. mm. 50/70 x 5, predisposti per l’inserimento di doppie guarnizioni;
Tubolari tipo XT50253, dim. mm. 50 x 25 x 3 con prolungamento posteriore, predisposti per il fissaggio a soletta / balcone / gronda sovrastante;
Guarnizioni di mescola a base di etilene propilene, colore nero, durezza shore 65 ± 5, tipo GSP3EC (p/mt gr. 55 ca.) / GSP8EC (p/mt. gr.130 ca.);
Scossalina a muro tipo XMUR, in estrusi di alluminio, predisposta per l’inserimento di doppie guarnizioni, dim. mm. 30×78;
Profilo per contenimento lastra tipo T80202RIF, dim. mm57,20×20 sp. mm. 2
Profilo per contenimento pacchetto centine tipo XPENS larghezza mm. 125 , predisposto per l’inserimento di guarnizione GSP108EC ;
Motivi decorativi a “FOGLIA CENTRALE” /”RICCIOLO LATERALE” in alluminio sp. mm. 30/10 (solo nella versione “Liberty”);

Copertura con lastre in Policarbonato compatto coestruso UV protetto, di spessore adeguato al raggio di curvatura ed al passo delle centine, colore NEUTRO / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe Bs1d0

Passo centine variabile in funzione della sporgenza: fino a mm. 900, passo max mm. 1500; oltre passo max. mm. 1025.

Modelli e dimensioni

MODELLO	SPORGENZA	A	ST	S1
SOTTOGRONDA	650	245	300	150
SOTTOGRONDA	700	255	325	175
SOTTOGRONDA	800	355	400	250
SOTTOGRONDA	900	335	400	250
SOTTOGRONDA	1000	370	450	300
SOTTOGRONDA	1100	410	450	300
SOTTOGRONDA	1200	400	480	330
SOTTOGRONDA	1300	450	500	350
SOTTOGRONDA	1400	510	500	350

misure in mm. – P=passo centine
