Pensilina High Tech

La pensilina HIGH TECH è una copertura a sbalzo dal design moderno e leggero, progettata per la protezione di vetrine e ingressi, che combina forte impatto estetico, struttura in alluminio senza elementi portanti a vista e pannelli in policarbonato compatto resistenti e trasparenti.

Richiedi maggiori informazioni

Descrizione

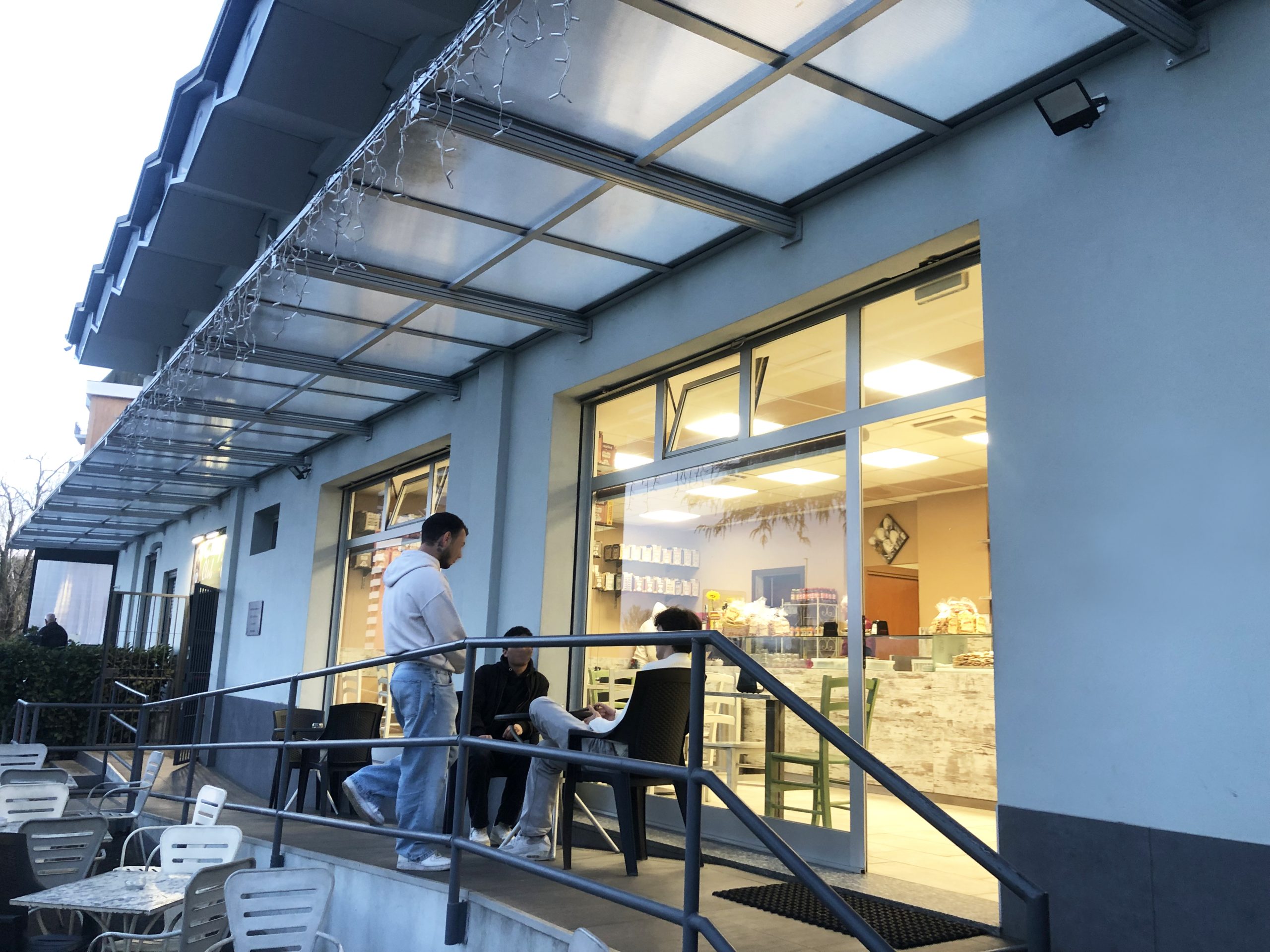

Copertura di forte impatto estetico, caratterizzata da un design moderno che ne esalta la leggerezza in accordo con le specifiche esigenze funzionali. Il sistema di fissaggio, caratteristico per l’impiego di speciali piastre, tiranti ed accessori dal design moderno, garantisce il rispetto dei carichi sulla base delle normative vigenti senza l’ausilio di struttura portante, pilastri e tralicci, talvolta antiestetici e poco funzionali. Utilizzata prevalentemente per la protezione di vetrine ed ingressi in centri commerciali, si adatta facilmente ad una molteplicità di applicazioni diverse: per edifici moderni, facciate continue, capannoni, abitazioni civili, ovunque sia richiesta una soluzione a sbalzo dalle linee semplici e moderne, leggera e trasparente. La pensilina HIGH TECH, progettata con copertura in policarbonato compatto.
Nella versione standard e nelle misure indicate è realizzata con profili in estrusi di alluminio (col. RAL 9010 bianco / 6005 verde / 8017 marrone / 3000 rosso / 7016 grigio / 9006 argento / 9005 nero opaco / GRIGIO ANTICO), completa di Lastre in policarbonato compatto UV Prt. (col. NEUTRO/OPALE/BRONZO).

Voci di capitolato

PENSILINE AUTOPORTANTI IN ALLUMINIO

Centine piane rinforzate tipo X1M con apposito innesto ad Y, dim. mm. 50 x 15, predisposte per l’inserimento di doppie guarnizioni;
Piatti premilastra tipo X4P , dim. mm. 50×5, predisposti per l’inserimento di doppie guarnizioni;
Guarnizioni di mescola a base di etilene propilene, colore nero, durezza shore 65 ± 5, tipo GSP3EC (p/mt gr. 55 ca.) / GSP8EC (p/mt. gr.130 ca.);
Scossalina a muro tipo XMUR, in estrusi di alluminio, predisposta per l’inserimento di doppie guarnizioni, dim. mm. 30×78
Profilo di contenimento lastre frontale A40X40X3, in estrusi di alluminio
Profilo per contenimento lastra posteriore tipo T80202RIF, in estrusi di alluminio dim. mm. 57,20X20 sp. mm.2
Profilo posteriore A50505 in estrusi di alluminio
Profilo di supporto tipo XPIL di sezione 84×84 a spigoli arrotondati, con apposite cave per l’inserimento di innesto tipo XINN52/XINN 59 ; completo di apposito tappo in alluminio sp. 30/10 sagomato a spigoli arrotondati.
Piastre di fissaggio in alluminio, di dimensioni adeguate, assemblate con apposito canotto da mm. 60×60, per il fissaggio a muro del profilo di supporto XPIL.
Tiranti di supporto di sezione adeguato in acciaio inox AISI 316 completi di relative piastre ed accessori di fissaggio.
Traversi longitudinali tipo XT50253, fissati al profilo di supporto tipo XPIL ; passo e numero di traversi adeguato alle dimensioni della copertura ;
Policarbonato compatto coestruso UV protetto, di spessore adeguato colore / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe Bs1d0.

Modelli e dimensioni

MODELLO	SPORGENZA	A	B	C	D
HIGH TECH	1200	720	480	513	—
HIGH TECH	1500	900	600	586	—
HIGH TECH	1750	1050	700	634	875
HIGH TECH	2000	1200	800	707	1000
HIGH TECH	2300	1380	920	780	1150

misure in mm. – P=passo centine
