Pensilina a base poligonale Jolly

La pensilina Jolly è una copertura studiata per valorizzare ingressi in edifici di pregio, con componenti robusti e manutenzione ridotta.

Richiedi maggiori informazioni

Descrizione

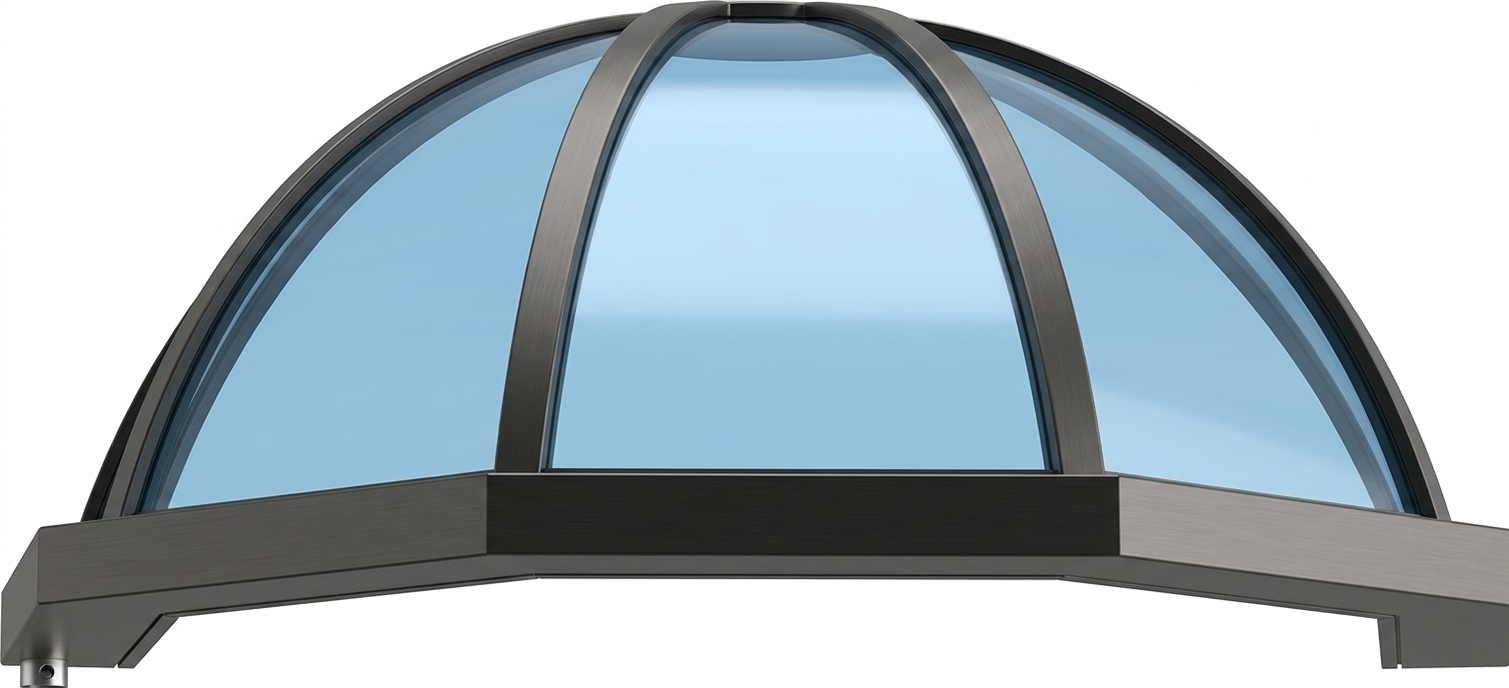

Pensilina autoportante di grande impatto estetico, studiata per valorizzare ingressi in edifici di pregio risolvendo nel contempo le problematiche di protezione dalle intemperie. La base poligonale conferisce un aspetto piacevolmente tecnico all’insieme, ed è costituita da un canale di gronda di sezione particolare suddiviso in segmenti ed unito mediante appositi innesti a scomparsa che garantiscono la perfetta tenuta all’acqua. E’ disponibile nella versione semisferica, oppure nella versione ad angolo. Fornita anche in KIT DI MONTAGGIO e, ove le dimensioni lo consentano, ASSEMBLATA.
Mod. Jolly – caratteristica forma semisferica / 1/4 di sfera con centine calandrate;

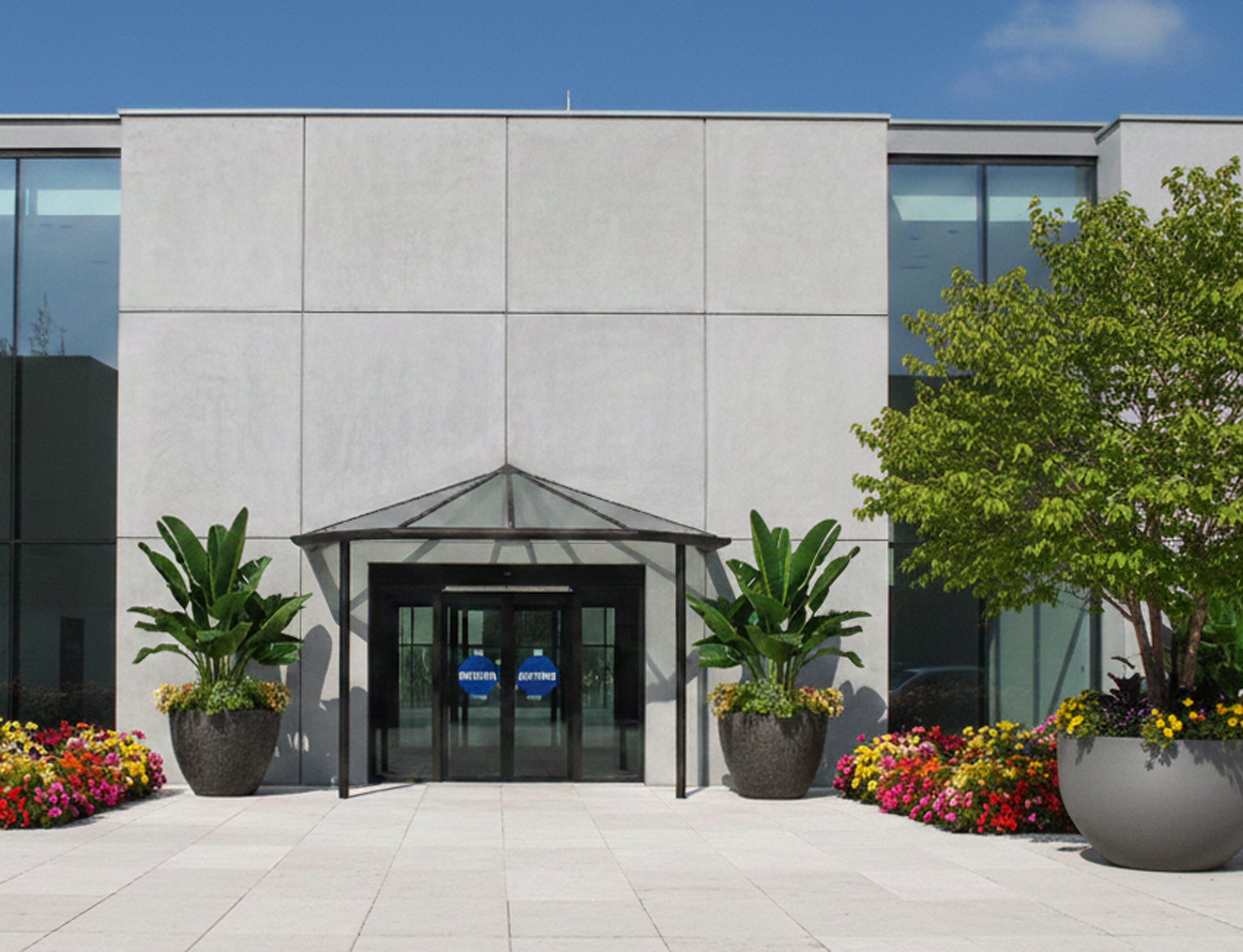

Mod. a Piramide – caratteristica forma semipiramidale / ¼ di piramide con centine piane;
Realizzate con ossatura metallica e profili di completamento in estrusi di alluminio (col. RAL 9010 bianco / 6005 verde / 8017 marrone / 3000 rosso / 7016 grigio / 9006 argento / 9005 nero opaco/ GRIGIO ANTICO), complete di piastre di fissaggio a muro, eventuali tiranti di supporto, canale di gronda perimetrale con relativi innesti a scomparsa e profili di contenimento lastre; copertura con lastre in Policarbonato Compatto Uv Prt. / Policarbonato Alveolare Uv Prt. col. NEUTRO / OPALE / BRONZO. Struttura portante (per dimensioni fuori standard) con eventuale tamponamento laterale (fisso o apribile) disponibile a richiesta. I pluviali sono esclusi.

Voci di capitolato

Pensilina a base poligonale, suddivisa in segmenti (di quantità variabile) tangenti ad un cerchio;

Ossatura metallica e di completamento in estrusi di alluminio ossidato / verniciato RAL, completi di:

Canale di gronda tipo XCANP / XCANG di sezione adeguata, completo di profilo di contenimento lastre tipo XMOB, con apposito innesto per la regolazione dell’angolo di imposta, completo di profilo angolare di sezione adeguata avente la funzione di pressore; il canale di gronda sarà completo di speciali elementi di giunzione a scomparsa, sopragiunti per garantire la perfetta tenuta all’acqua;
Centine rinforzate tipo X1M / X3M con apposito innesto ad Y, dim. mm. 50/70 x 15/18/, predisposte per l’inserimento di doppie guarnizioni;
Piatti premilastra tipo X4P / X3P, dim. mm. 50/70 x 5, predisposti per l’inserimento di doppie guarnizioni;
Guarnizioni di mescola a base di etilene propilene, colore nero, durezza shore 65 ± 5, tipo GSP3EC (p/mt gr. 55 ca.) / GSP8EC (p/mt. gr.130 ca.) / GSP5EC (p/mt gr. 70 ca.)
Piastra di colmo;
Piastre di ancoraggio a muro sagomate, complete di speciali innesti a scomparsa per il fissaggio del canale di gronda;

Copertura con lastre in una delle seguenti alternative:

Policarbonato compatto coestruso UV protetto, di spessore adeguato al passo delle centine ed all’eventuale raggio di curvatura , colore NEUTRO / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe Bs1do.
Policarbonato alveolare coestruso UV protetto, di spessore adeguato al passo delle centine ed all’eventuale raggio di curvatura, colore NEUTRO / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe Bs1do.

Numero settori variabile in funzione della larghezza: fino a mm. 2500, n.05 settori; per larghezza 3000 n. 07 settori; per dimensioni maggiori numero settori da stabilirsi.

Modelli e dimensioni

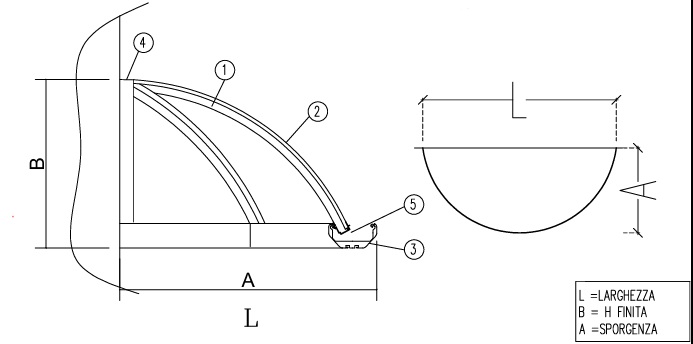

MODELLO	L = Larghezza	A	B	N° Spicchi
JL/1	1600	L/2	530	5
JL/2	2000	L/2	665	5
JL/3	2500	L/2	830	5
JL/4	3000	L/2	1000	7

Misure in mm. – P = passo centine

Download

SCHEDA TECNICA JOLLY (PDF)
