Pensilina Curva P3

Tu sei qui:

Pensiline curve P3

Soluzione semplice ed economica per la protezione di ingressi, finestre e portoni in edifici moderni e classici, destinati ad uso civile ed industriale; estremamente versatili, fornite anche in KIT di MONTAGGIO oppure ASSEMBLATE.

Richiedi maggiori informazioni

Descrizione

Soluzioni semplici ed economiche per la protezione di ingressi, finestre e portoni in edifici moderni e classici, destinati ad uso civile ed industriale; estremamente versatili, fornite anche in KIT di MONTAGGIO oppure ASSEMBLATE.
Autoportanti, realizzate con profili in estrusi di alluminio (col. ox elettrocolore NERO / ARGENTO, RAL 9010 bianco / 6005 verde / 8017 marrone / 3000 rosso / 9006 argento / 9005 nero opaco / 7016 grigio e GRIGIO ANTICO), complete di lastre in policarbonato compatto UV Prt. (col. NEUTRO/OPALE/BRONZO).

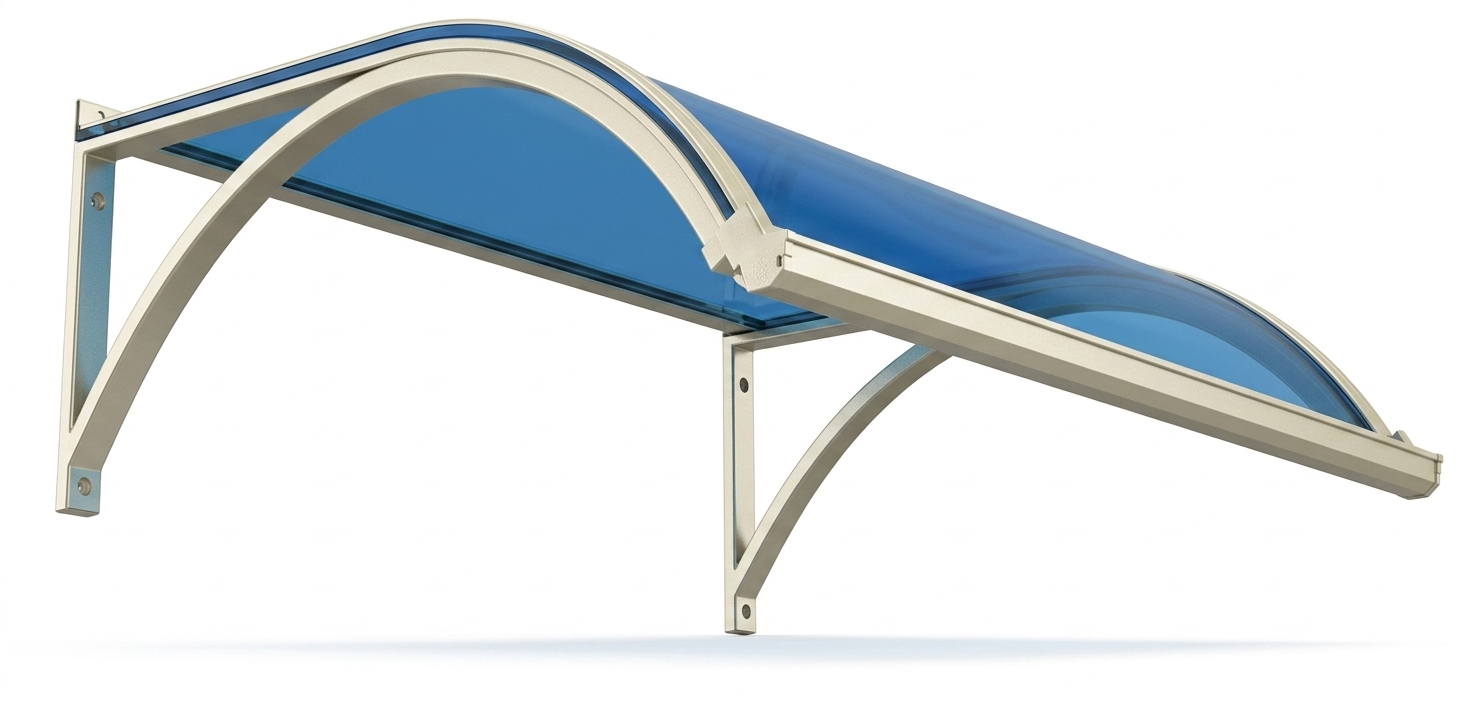

Mod. P3 – caratterizzata dal rapporto corda/freccia = 1/3
La tipologia P3 è disponibile anche nella variante “Liberty”, realizzata mediante l’applicazione (con saldatura) dei motivi decorativi in alluminio “FOGLIA CENTRALE” e “RICCIOLO LATERALE”; tale variante viene realizzata solo nella versione verniciata (no ox)

Voci di capitolato

PENSILINE AUTOPORTANTI IN ALLUMINIO

Pensiline autoportanti ad arco tipo P3 , complete di staffe di sostegno, così realizzate:

Struttura portante e di completamento in estrusi di alluminio ossidato / verniciato RAL, completi di:

Centine calandrate rinforzate tipo X1M / X3M, con apposito innesto ad Y, dim. mm. 50/70 x 15/18, predisposte per l’inserimento di doppie guarnizioni;
Staffa verticale di sezione rettangolare XT50253 dim.mm. 50x25x3
Piatti premilastra tipo X4P / X3P, dim. mm. 50/70 x 5, predisposti per l’inserimento di doppie guarnizioni;
Guarnizioni di mescola a base di etilene propilene, colore nero, durezza shore 65 ± 5, tipo GSP3EC (p/mt gr. 55 ca.) / GSP8EC (p/mt. gr.130 ca.);
Scossalina a muro tipo XMUR, in estrusi di alluminio, predisposta per l’inserimento di doppie guarnizioni, dim. mm. 30×78;
Profilo per contenimento lastra tipo T80202RIF, dim. mm. 57,20X20 sp. mm.2;
Profilo per contenimento pacchetto centine tipo XPENS larghezza mm. 125 predisposto per l’inserimento di guarnizione GSP108EC ;
Motivi decorativi a “FOGLIA CENTRALE” /”RICCIOLO LATERALE” in alluminio sp. mm. 30/10 (solo nella versione “Liberty”);

Copertura con lastre in:

Policarbonato compatto coestruso UV protetto, di spessore adeguato al raggio di curvatura ed al passo delle centine, colore NEUTRO / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe Bs1d0

Passo centine variabile in funzione della sporgenza: fino a mm. 1200, passo max mm. 2000; oltre mm. 1200, passo max. mm. 1000.

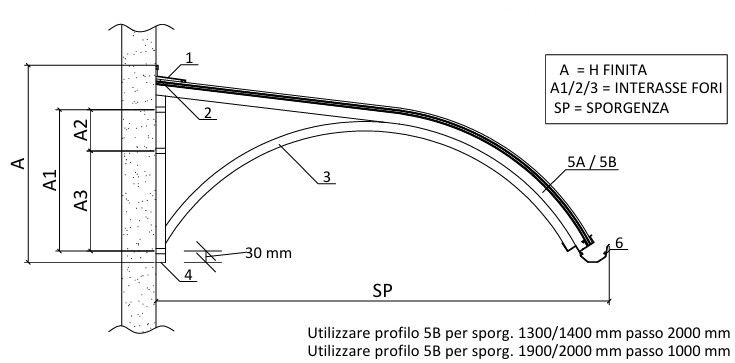

Modelli e dimensioni

MODELLO	SPORGENZA	A	A1	A2	A3
P3	650	320	160	—	—
P3	700	350	190	—	—
P3	800	385	225	—	—
P3	900	420	260	—	—
P3	1000	470	310	—	—
P3	1100	470	310	—	—
P3	1200	520	360	—	—
P3	1400	565	405	—	—
P3	1500	600	440	—	—
P3	1600	660	—	150	345
P3	1700	705	—	190	355
P3	1800	770	—	240	370
P3	1900	820	—	240	415
P3	2000	870	—	240	470

misure in mm. – P=passo centine

Download

Scheda tecnica P3 Model (PDF)
