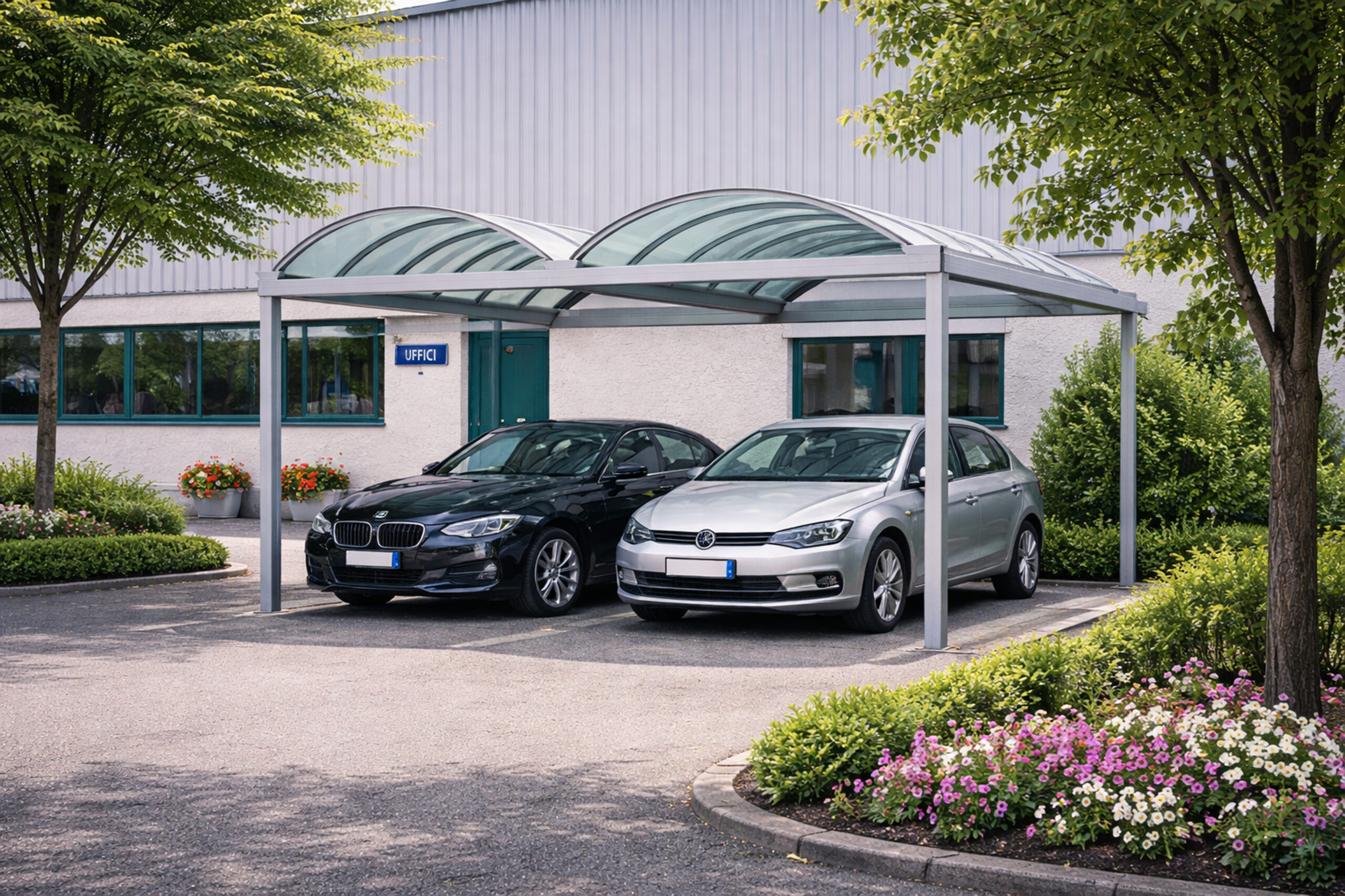

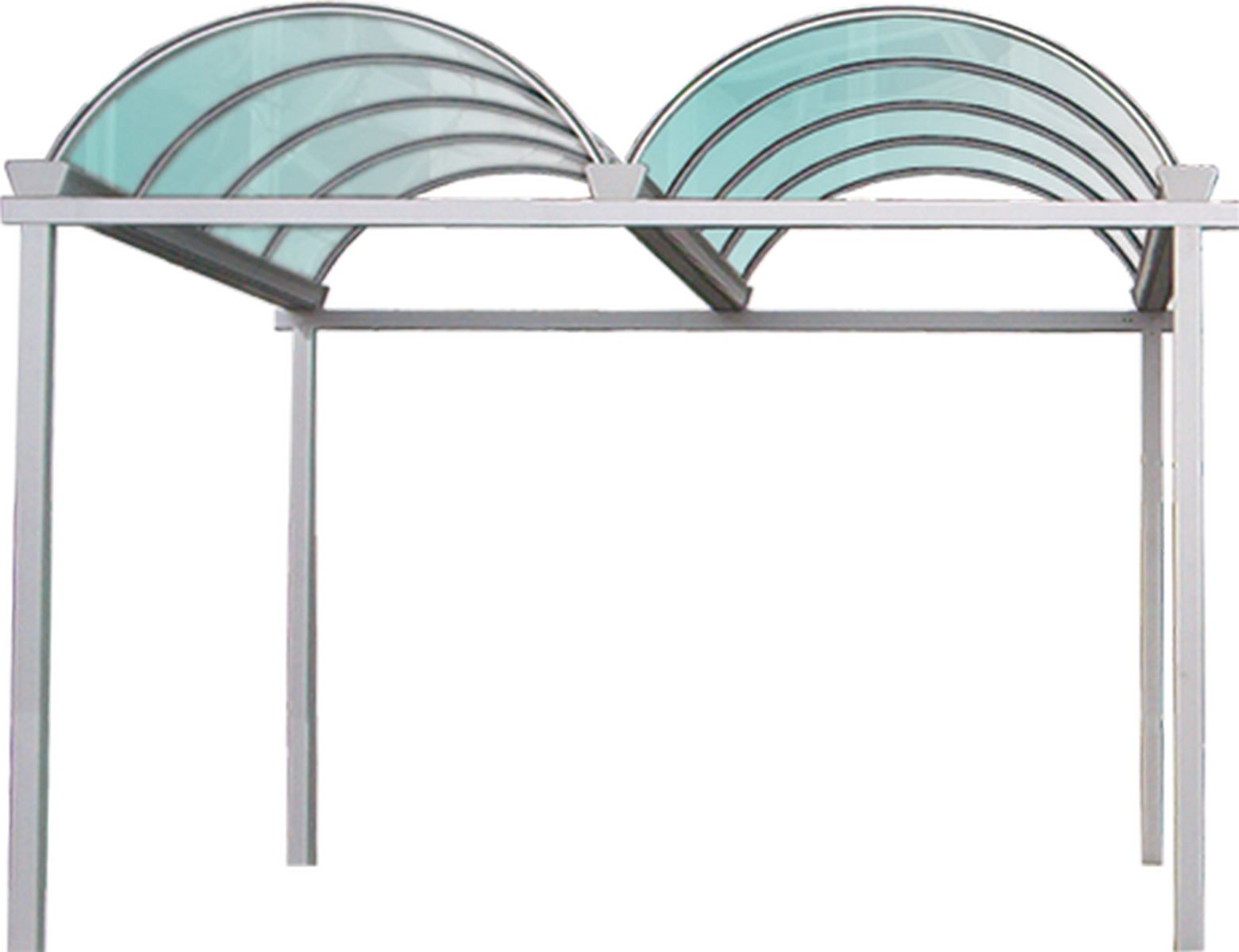

Copertura posti auto curva C-BAY

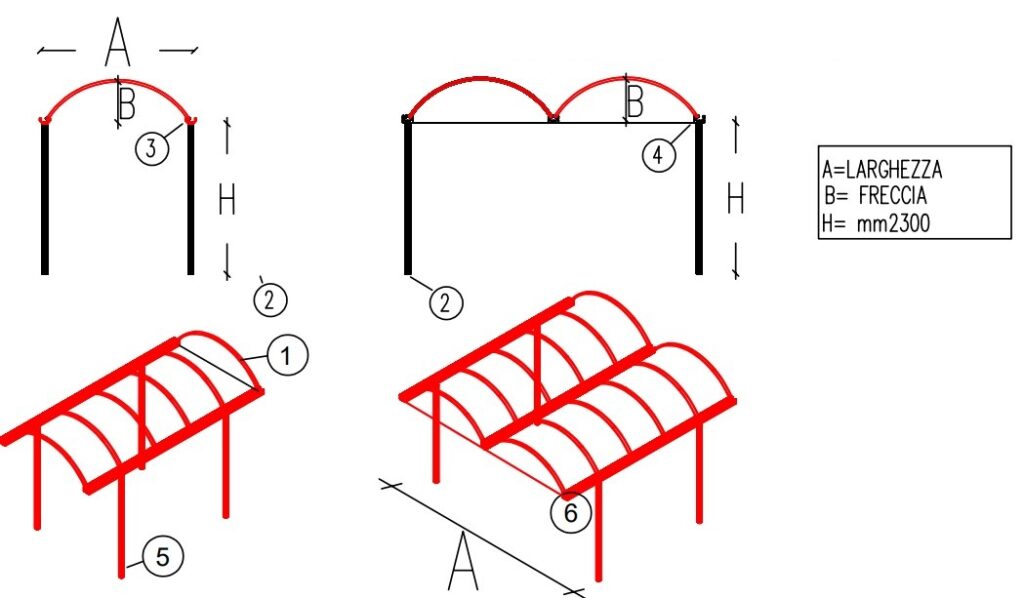

Box auto ad arco a sesto ribassato così realizzato:

MODULO SINGOLO

Struttura portante in alluminio, composta da:

• Pilastrino tipo XPIL di sezione mm. 84 x 84 a spigoli arrotondati, con apposite cave per l’inserimento di innesto a scomparsa tipo XINN52.
• Innesto tipo XINN52, per il fissaggio a canale di gronda XCANP / XCANG oppure a trave di bordo XPIL;
• Piastre di fissaggio in alluminio, di dimensioni adeguate, assemblate con apposito innesto tipo XINN59, per il fissaggio a terra di pilastrino XPIL;

MODULO DOPPIO

Struttura portante in acciaio, composta da:

• Pilastrini di sezione mm. 80x80x3, completi di apposite piastre di fissaggio a terra, zincati a caldo;

Raccolta delle acque tramite:

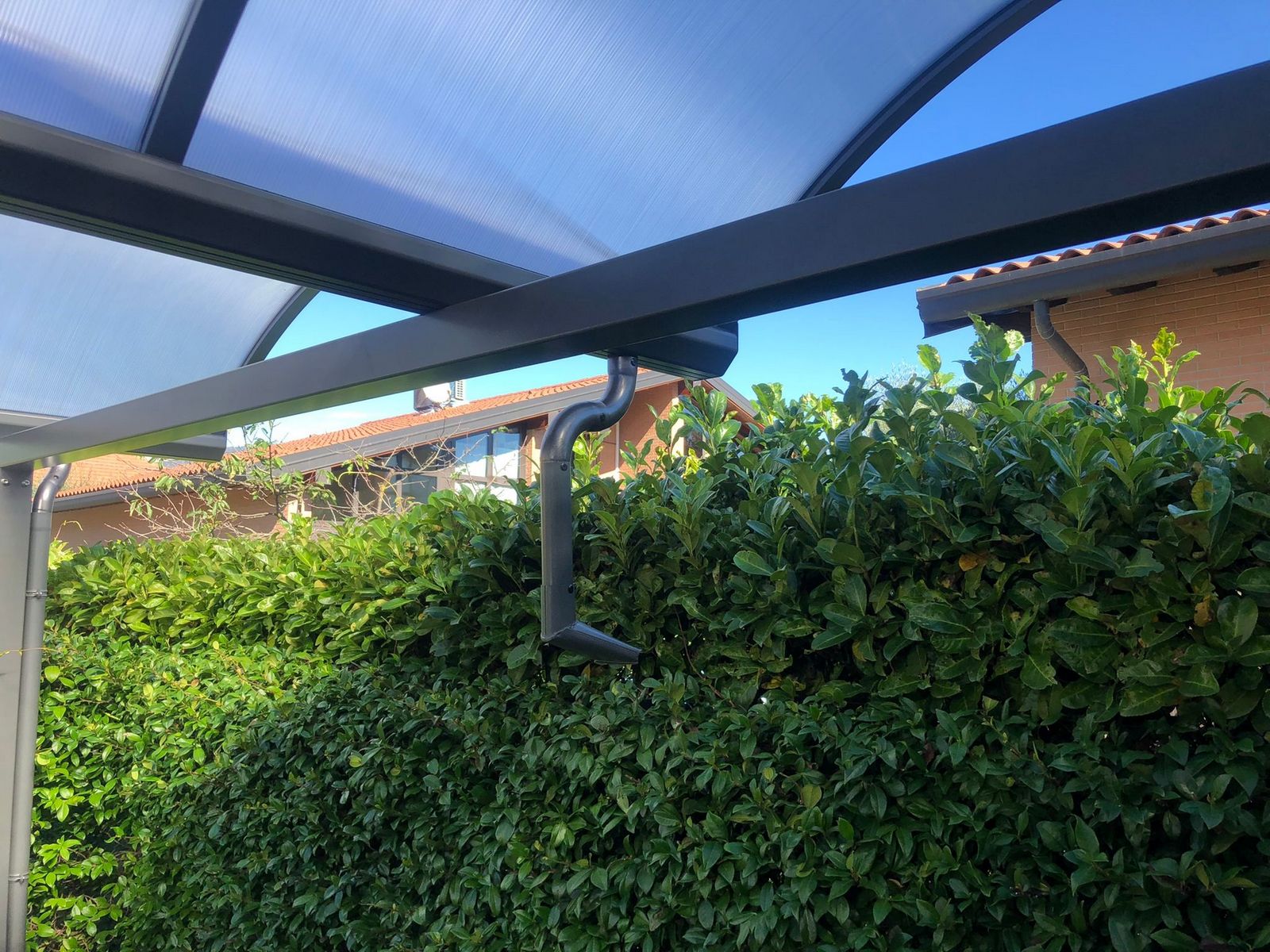

• Canale di gronda laterale e/o intermedio in estruso tipo XCANP / XCANG completo di profilo di contenimento lastre tipo XMOB, con apposito innesto su entrambi i lati per la regolazione dell’angolo di imposta. Il canale di gronda sarà completo di speciali innesti di giunzione a scomparsa, sopragiunti per garantire la perfetta tenuta all’acqua e tappi di chiusura in alluminio sp. 30/10;

Ossatura metallica di completamento in estrusi di alluminio verniciati GRIGIO ANTICO, completi di:

• Centine tipo X1M / X3M, con apposito innesto ad Y, dim. mm. 50/70 x 15/18, predisposte per l’inserimento di doppie guarnizioni;
• Piatti premilastra tipo X4P / X3P, dim. mm. 50/70 x 5, predisposti per l’inserimento di doppie guarnizioni;
• Guarnizioni di mescola a base di etilene propilene, colore nero, durezza shore 65 ± 5, tipo GSP3EC (p/mt gr. 55 ca.) / GSP8EC (p/mt. gr.130 ca.); / GSP5EC (p/mt. gr.80 ca.);
• Profili longitudinali di contenimento lastre tipo XMOB con apposito innesto per la regolazione dell’angolo di imposta, completi di apposito profilo angolare di sezione adeguata avente la funzione di pressore;

Copertura con lastre in una delle seguenti alternative:

• Policarbonato compatto coestruso UV protetto, di spessore adeguato al raggio di curvatura ed al passo delle centine, colore NEUTRO inserite a libero scorrimento; reazione al fuoco Classe Bs1do, passo centine mm. 633 / 960;
• Policarbonato alveolare coestruso UV protetto, di spessore adeguato al passo delle centine, colore NEUTRO inserite a libero scorrimento; reazione al fuoco Classe 1, passo centine mm. 1200.
