Tunnel ad arco

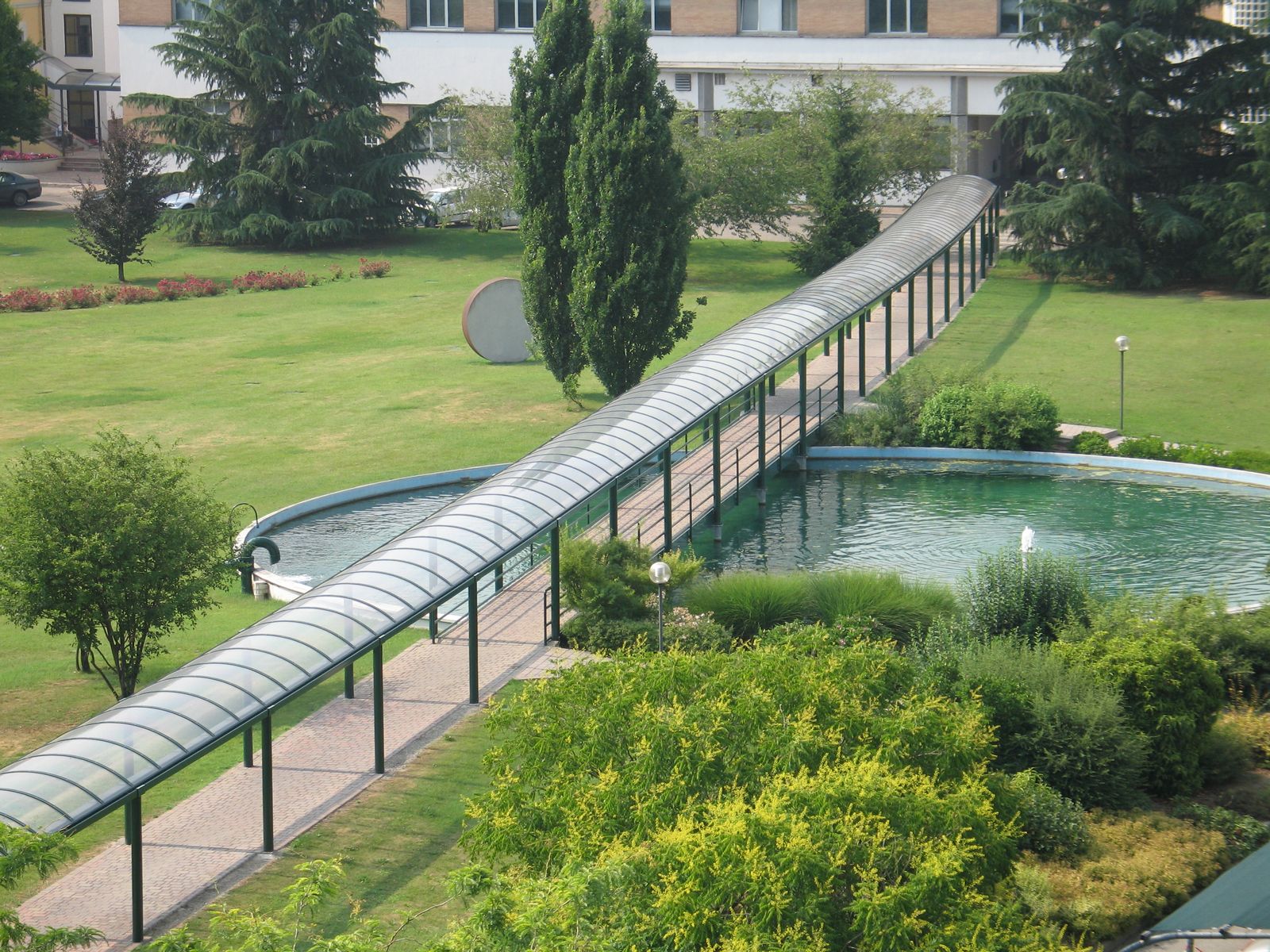

TUNNEL ad arco a sesto ribassato / a tutto sesto così realizzato:

Ossatura metallica di completamento in estrusi di alluminio ossidato / verniciato RAL, completi di:

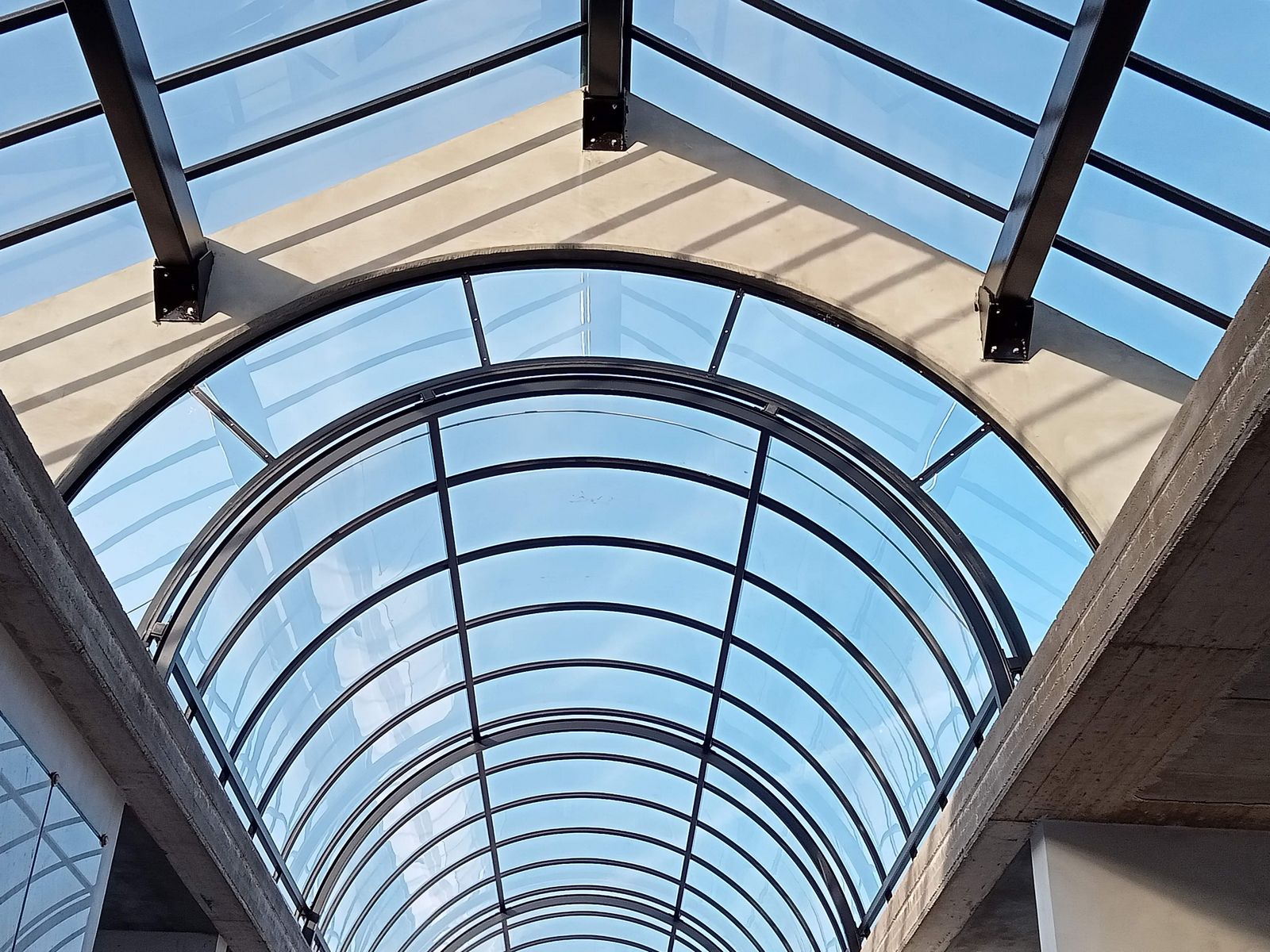

• Centine tipo X1M / X3M, con apposito innesto ad Y, dim. mm. 50/70 x 15/18, predisposte per l’inserimento di doppie guarnizioni;
• Piatti premilastra tipo X4P / X3P, dim. mm. 50/70 x 5, predisposti per l’inserimento di doppie guarnizioni;
• Guarnizioni di mescola a base di etilene propilene, colore nero, durezza shore 65 ± 5, tipo GSP3EC (p/mt gr. 55 ca.) / GSP8EC (p/mt. gr.130 ca.);
• Profili longitudinali di contenimento lastre tipo X10 / X13 / XMOB / a due elementi a snodo ad angolazione variabile, con apposito innesto per la regolazione dell’angolo di imposta, oppure tipo XMDLAT/T80202RIFG6 per il contenimento lastre con centine a sbalzo, completi di apposito profilo angolare di sezione adeguata avente la funzione di pressore;

In alternativa:

Canale di gronda laterale e/o intermedio in estruso tipo XCANP / XCANG completo di profilo di contenimento lastre tipo XMOB a due elementi a snodo ad angolazione variabile, con apposito innesto su entrambi i lati per la regolazione dell’angolo di imposta, completo di apposito profilo angolare di sezione adeguata avente la funzione di pressore. Il canale di gronda sarà completo di speciali elementi di giunzione a scomparsa, sopragiunti per garantire la perfetta tenuta all’acqua e tappi di chiusura in alluminio sp. 30/10;

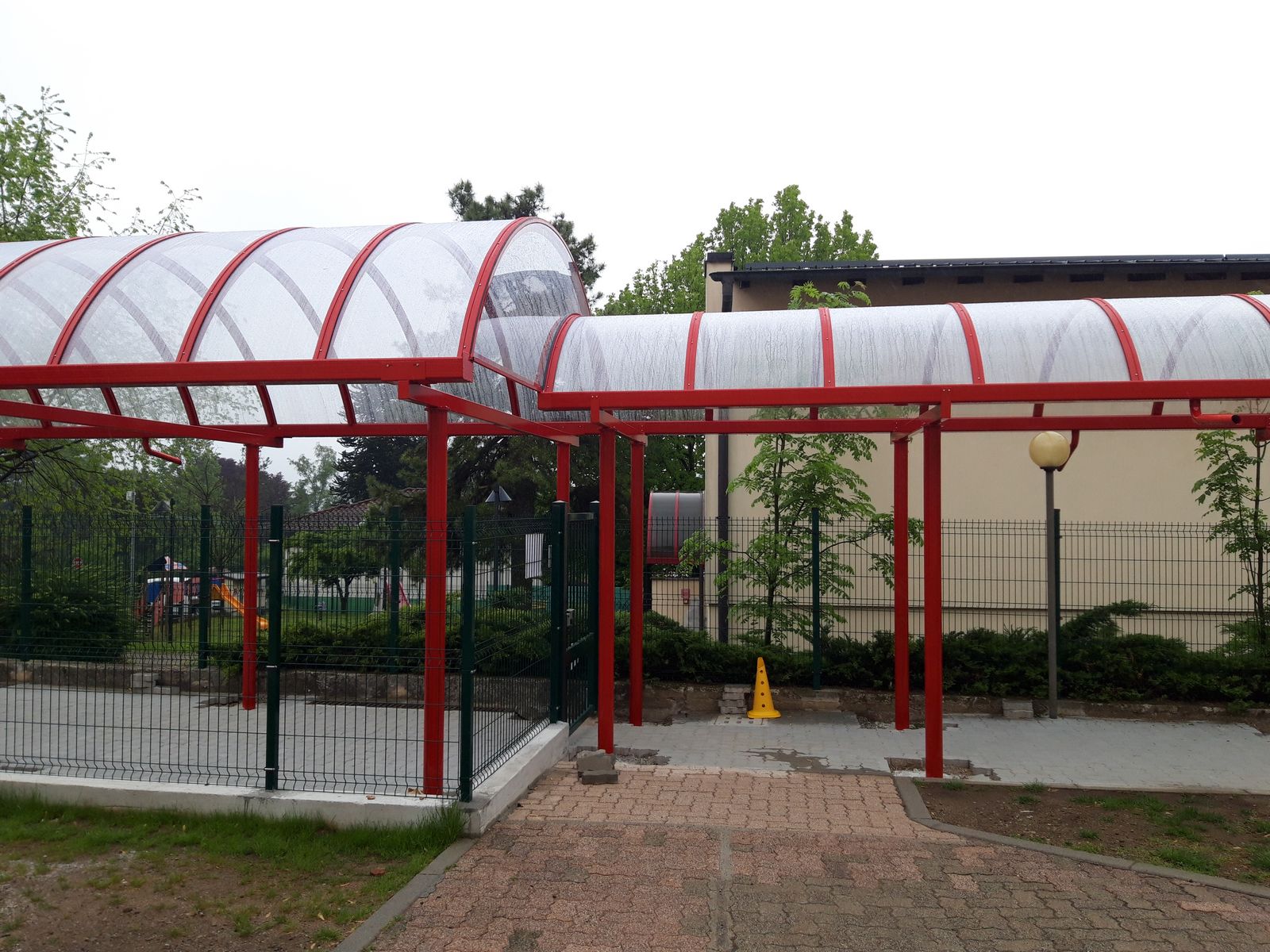

Struttura portante in estrusi di alluminio ossidato / verniciato RAL composta da:

• Pilastrino tipo XPIL di sezione mm. 84 x 84 a spigoli arrotondati, con apposite cave per l’inserimento di innesto a scomparsa tipo XINN52, oppure pilastri in alluminio o ferro carbonio opportunamente dimensionati in funzione delle dimensioni;
• Innesto tipo XINN52 , per il fissaggio a canale di gronda XCANP / XCANG oppure a trave di bordo XPIL;
• Piastre di fissaggio in alluminio, di dimensioni adeguate, assemblate con innesto tipo XINN59 oppure innesto a canotto opportunamente dimensionato, per il fissaggio a terra di pilastrino XPIL;

Copertura con lastre in una delle seguenti alternative:

1. Policarbonato compatto coestruso UV protetto, di spessore adeguato al raggio di curvatura ed al passo delle centine, colore NEUTRO / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe Bs1do.
2. Policarbonato alveolare coestruso UV protetto, di spessore adeguato al passo delle centine, colore NEUTRO / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe  Bs1do.

• Passo centine variabile in funzione delle dimensioni
