Pensilina Raggiera per Edifici d'Epoca

Tu sei qui:

Pensilina Raggiera

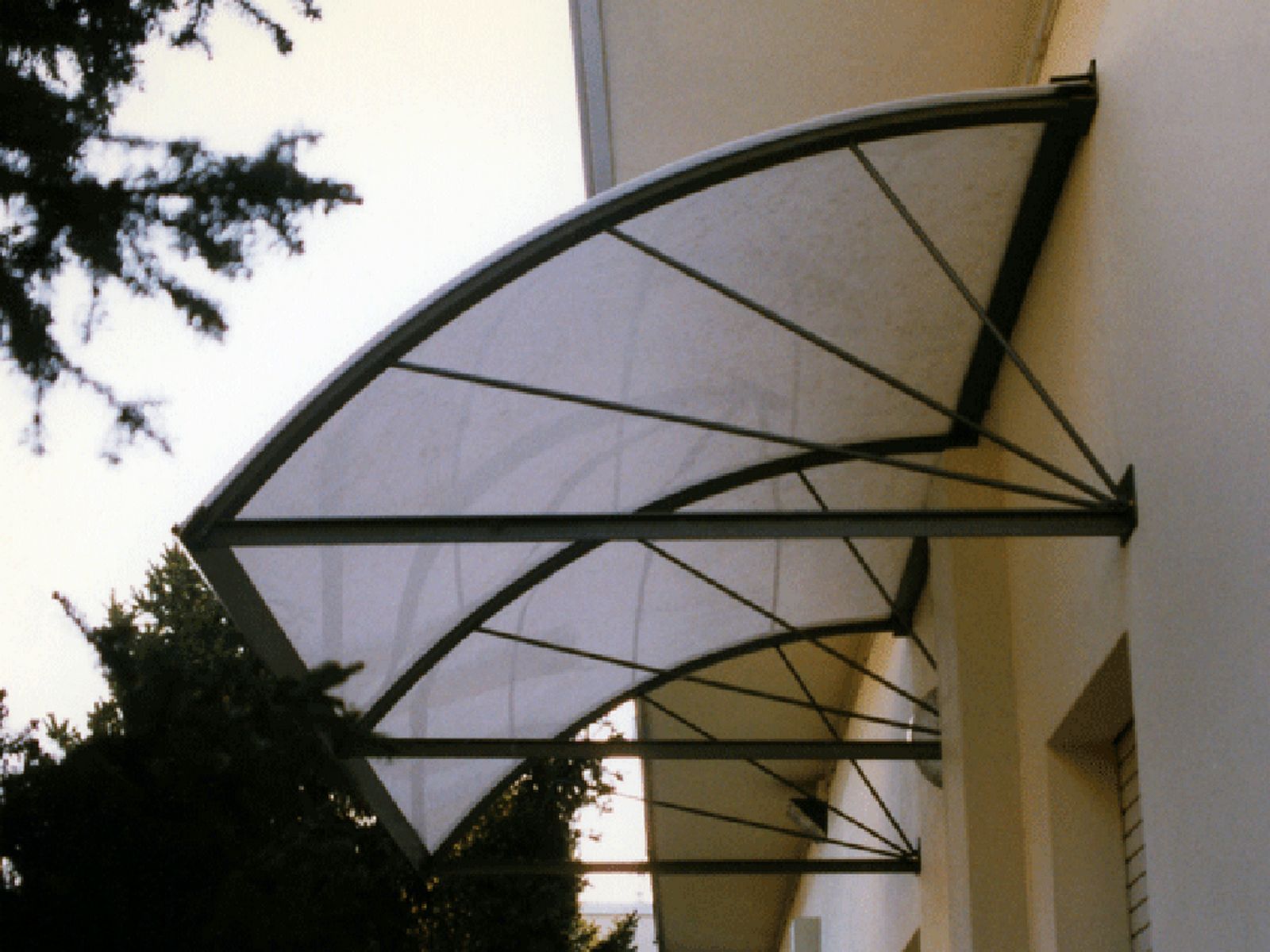

Pensilina raggiera è stata ideata per la protezione di portoncini di ingresso, balconi e terrazzi in edifici d’epoca e caratteristici, con finiture ad alto livello qualitativo; molto semplice da installare, protegge efficacemente dagli agenti atmosferici.

Richiedi maggiori informazioni

Descrizione

Pensiline ideate per edifici d’epoca e caratteristici, con finiture ad alto livello qualitativo, destinati ad uso civile, per la protezione di portoncini di ingresso, balconi e terrazzi; estremamente versatili, fornite anche in KIT di MONTAGGIO oppure ASSEMBLATE.
Autoportanti, realizzate con archi in acciaio e profili di completamento in estrusi di alluminio (col. GRIGIO ANTICO); complete di lastre in Policarbonato compatto UV Prt. col.NEUTRO / OPALE / BRONZO).

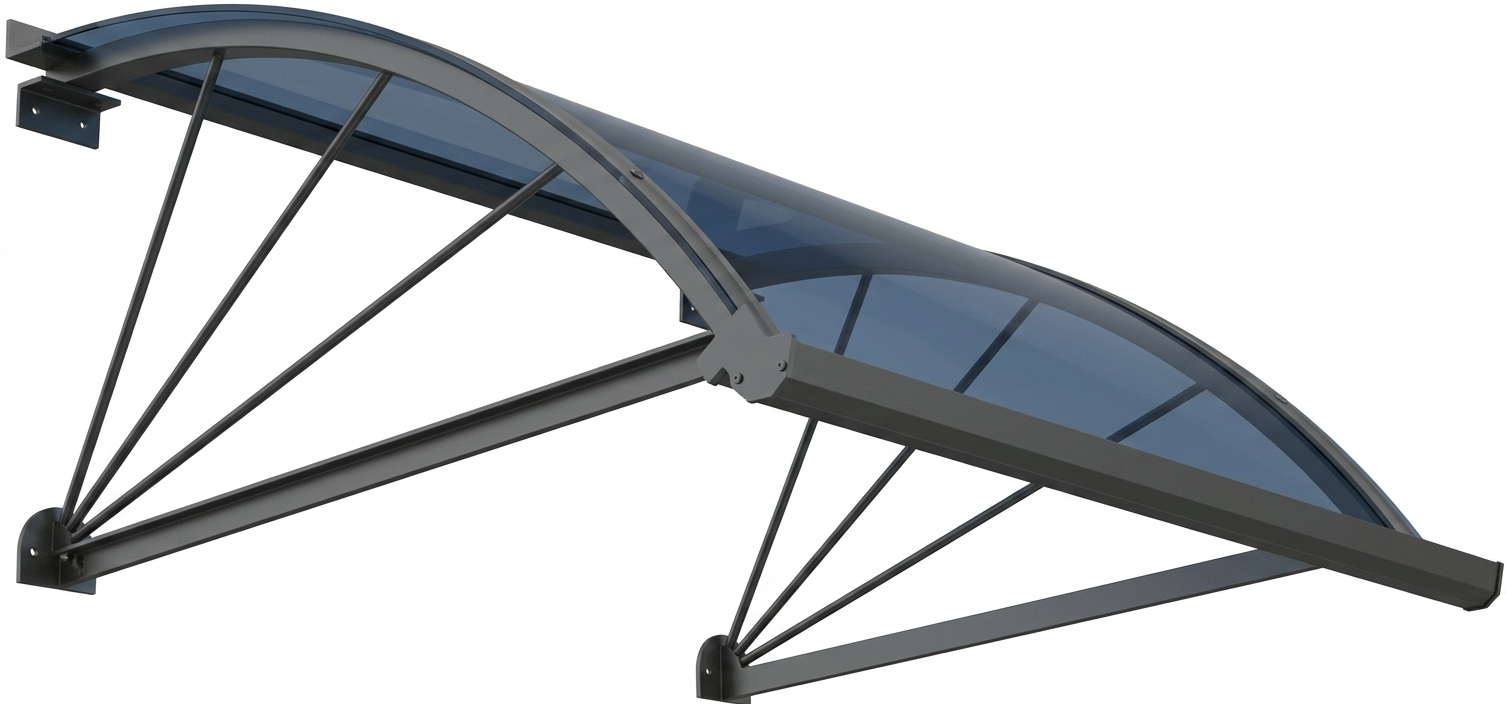

Mod. RAGGIERA – con linee semplici ed essenziali che costituiscono il caratteristico motivo “a raggiera”

Voci di capitolato

Pensilina RAGGIERA – struttura portante in acciaio costituita da archi tipo RAGGIERA sporgenza mm. 1000/1200/1500/2000 previsti con un passo costante di ca. mm. 2000 (per sporgenza mm. 1000/1200) oppure mm. 1000 (per sporgenza mm. 1500/2000)
con profili di completamento in estrusi di alluminio verniciati GRIGIO ANTICO, completi di:

Centine calandrate tipo X6M, con apposito innesto ad Y, dim. mm. 70 x6,5, predisposte per l’inserimento di doppie guarnizioni:
Piatti premilastra tipo X3PVG /, dim. mm. 70×6, predisposti per l’inserimento di doppie guarnizioni;

Guarnizioni di mescola a base di etilene propilene, colore nero, durezza shore 65 ± 5, tipo GSP3EC (p/mt gr. 55 ca.);
Scossalina a muro tipo XMURVG, in estrusi di alluminio, predisposta per l’inserimento di doppie guarnizioni, dim. mm. 30×78;
Profilo per contenimento lastra tipo T80202RIFVG, dim. mm. 57,20X20X2 mm sp.

Profilo per contenimento pacchetto centine tipo XPENSRIFVG larghezza mm. 125;
Copertura con lastre in Policarbonato compatto coestruso UV protetto, di spessore adeguato al raggio di curvatura ed al passo delle centine, colore NEUTRO / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe Bs1d0.

Modelli e dimensioni

MODELLO	A	B	P
PF1/1	1000	555	2000
PF1/2	1200	705	2000
PF1/3	1500	865	1000

P=passo centine misure in mm.

Download

Scheda tecnica RAGGIERA Model REV 1 (PDF)
