Lucernario piramide a base quadrata

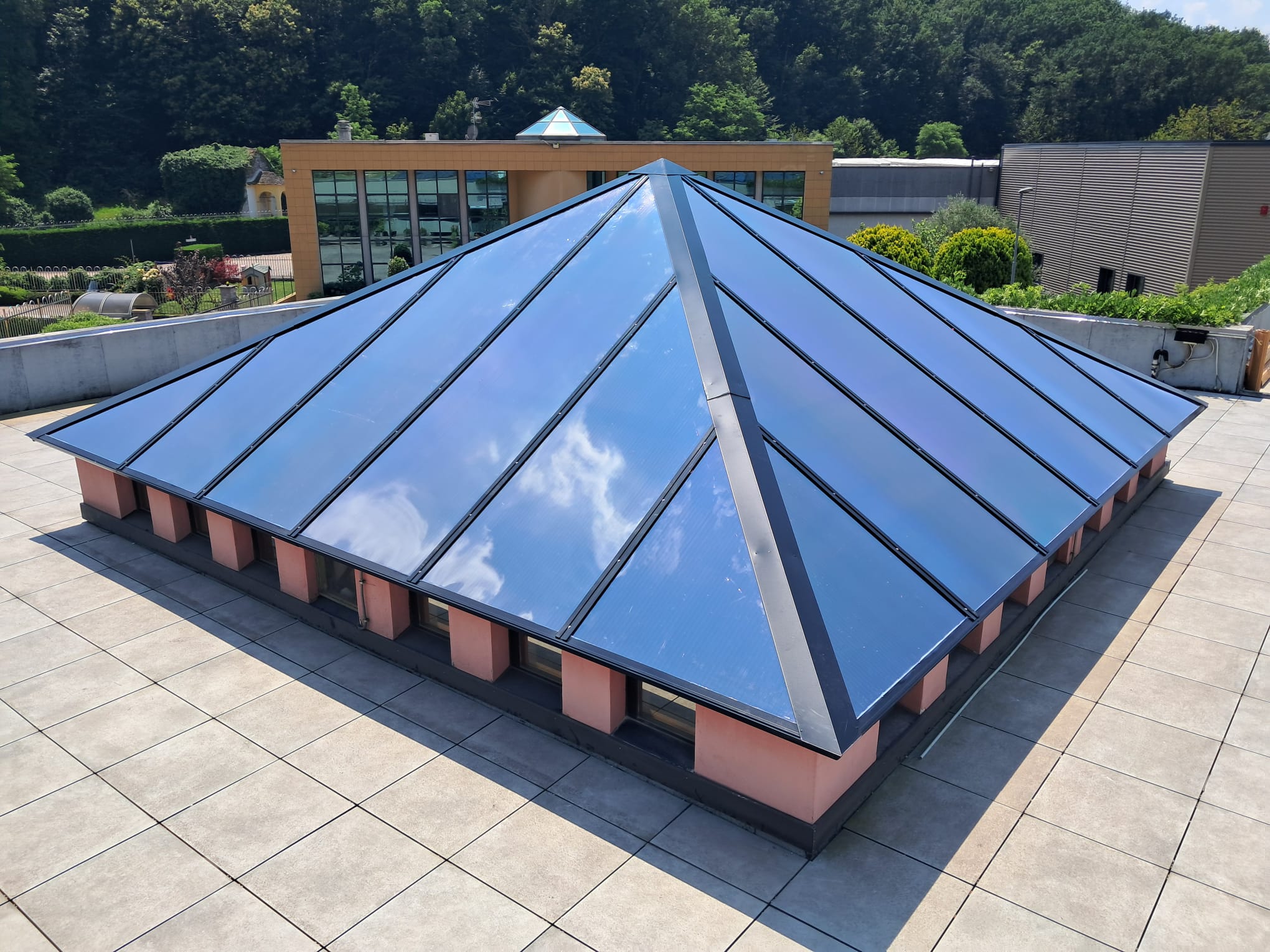

  • Lucernario a piramide a base quadrata di grandi dimensioni installato su una copertura piana

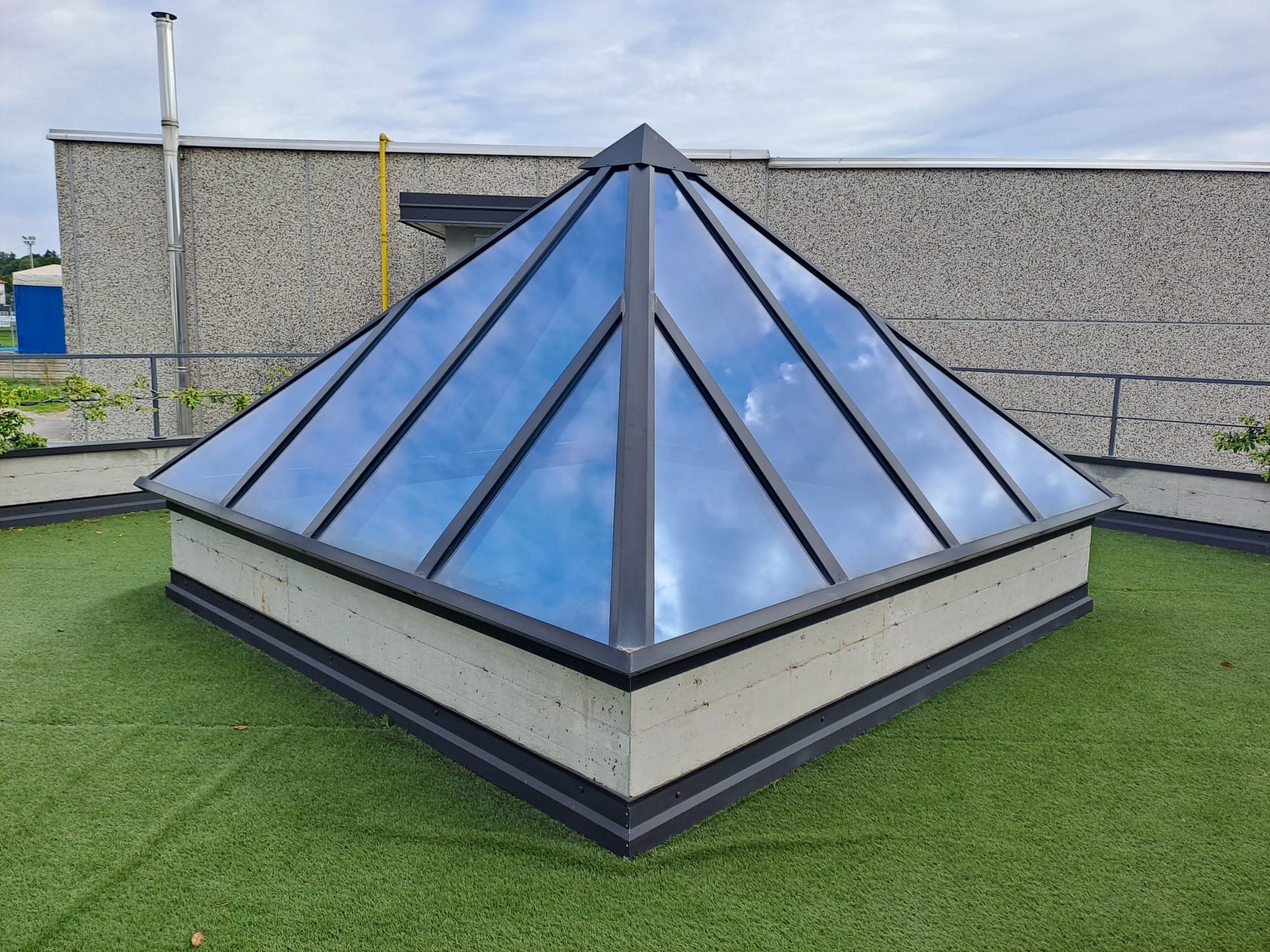

  • Lucernario a piramide a base quadrata installato su una terrazza con pavimentazione in erba sintetica

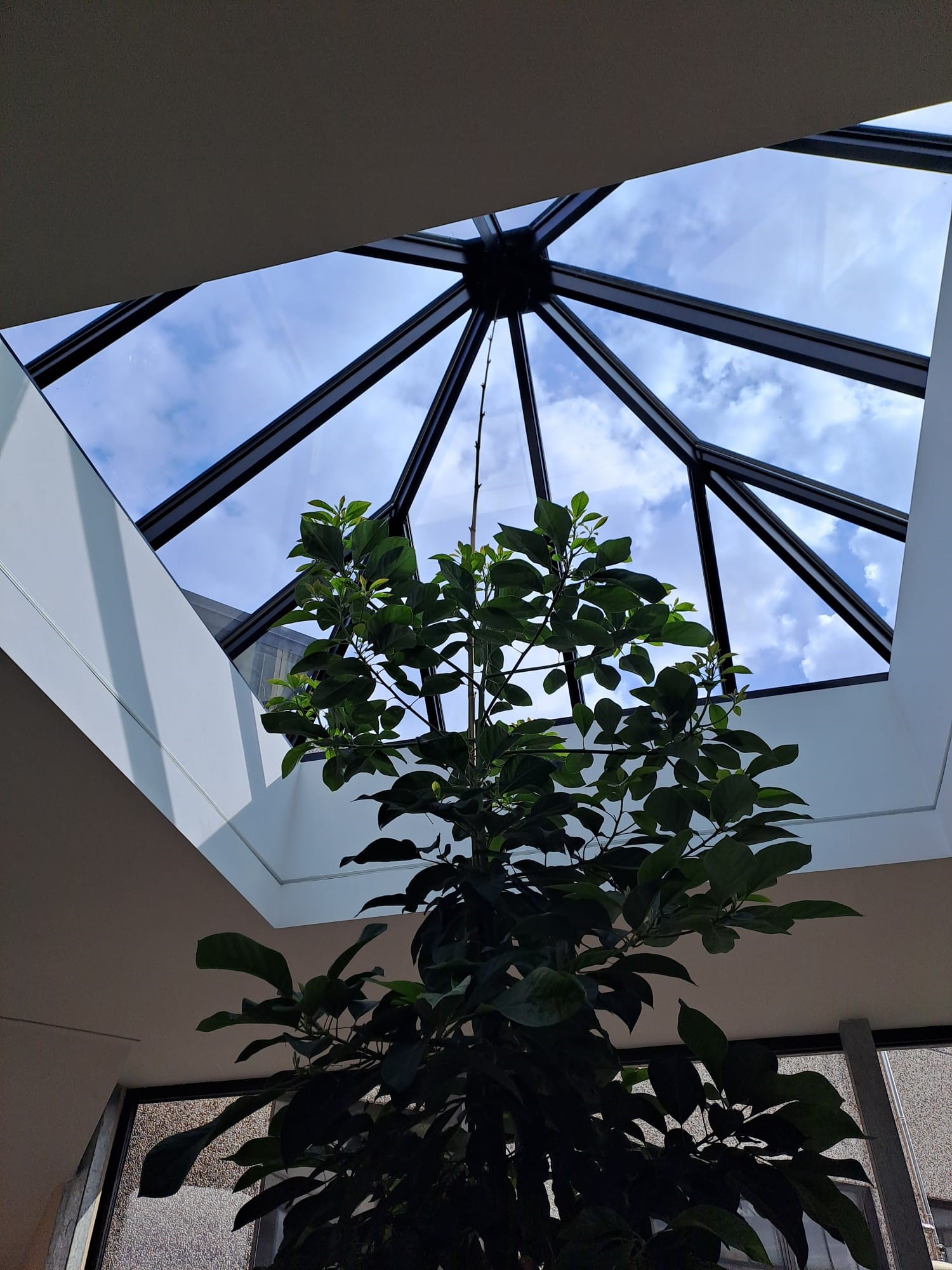

  • Vista dal basso verso l'alto di un lucernario a piramide a base quadrata, con cielo visibile attraverso i vetri
  • Lucernario a piramide a base quadrata installato su una copertura piana circondata da pannelli fotovoltaici
  • Lucernario a piramide a base quadrata di grandi dimensioni installato su una copertura piana
  • Lucernario a piramide a base quadrata installato su una terrazza con pavimentazione in erba sintetica
  • Vista dal basso verso l'alto di un lucernario a piramide a base quadrata, con cielo visibile attraverso i vetri
  • Lucernario a piramide a base quadrata installato su una copertura piana circondata da pannelli fotovoltaici

Lucernario piramide a base quadrata

La piramide a base quadrata è una copertura lucernario dal design elegante che valorizza l’edificio e permette un’illuminazione naturale diffusa degli ambienti. Realizzata con ossatura metallica e profili in alluminio, con copertura in policarbonato protetto UV, è ideale per gazebo, vani scala e terrazzi, ed è disponibile assemblata o in kit di montaggio con possibilità di tamponamenti per aerazione.

Richiedi maggiori informazioni

Descrizione

Coperture a piramide utilizzate come lucernario, soddisfano le esigenze estetiche e valorizzano gli edifici, consentendo un’illuminazione naturale e diffusa per ambienti poco luminosi. Soluzione versatile, idonea all’utilizzo per copertura di gazebo, vani scala, terrazzi, per superfici anche medio-grandi; è prevista inoltre l’eventuale applicazione di telai di innalzamento con tamponamenti fissi o apribili (in caso di necessità di areazione). Fornite anche in KIT DI MONTAGGIO e, ove le dimensioni lo consentano, ASSEMBLATE.Realizzate con ossatura metallica e profili di completamento in estrusi di alluminio (col. RAL 9010 bianco / 6005 verde / 8017 marrone / 3000 rosso / 7016 grigio / 9006 ARGENTO / 9005 opaco nero / GRIGIO ANTICO), complete di canale di gronda perimetrale di base con relativi profili di contenimento lastre; copertura con lastre col. NEUTRO / OPALE / BRONZO. Previste per il fissaggio su adeguata struttura portante e/o cordolo murario perimetrale (a carico del cliente); l’eventuale struttura portante ed il canale di gronda (escluso pluviale), se necessari, sono disponibili a richiesta.

Ossatura metallica e di completamento in estrusi di alluminio verniciato RAL, completi di:

  • Centine rinforzate tipo X1M / X3M / X5M, con apposito innesto ad Y, dim. mm. 50/70 x 15/18, predisposte per l’inserimento di doppie guarnizioni, complete di speciali staffe di fissaggio tipo SF5 se necessarie;
  • Piatti premilastra tipo X4P / X3P, dim. mm. 50/70 x 5, predisposti per l’inserimento di doppie guarnizioni;
  • Eventuale tubolare di rinforzo in alluminio cod. XT50253 ( dim. mm. 50x25x3) / T50502 (dim. mm. 50x50x2) / T80804 (dim. mm. 80x80x4) oppure acciaio cod. TF70703 (dim. mm. 70x70x3), oppure sezione adeguata;
  • Guarnizioni di mescola a base di etilene propilene, colore nero, durezza shore 65 ± 5, tipo GSP3EC (p/mt gr. 55 ca.) / GSP8EC (p/mt. gr.130 ca.) / GSP5EC (p/mt gr. 70 ca.);
  • Canale di gronda tipo XCANP / XCANG di sezione adeguata completo di profilo di contenimento lastre tipo XMOB, con apposito innesto per la regolazione dell’angolo di imposta, completo di profilo angolare di sezione adeguata avente la funzione di pressore; il canale di gronda sarà completo di speciali elementi di giunzione a scomparsa, sopragiunti per garantire la perfetta tenuta all’acqua;
  • Speciali innesti angolati a scomparsa;
  • Eventuale profilo di completamento in lamiera di alluminio pressopiegato preverniciata sp. 12/10;
  • Piastra di colmo.

Copertura con lastre in una delle seguenti alternative:

  1. Policarbonato compatto coestruso UV protetto, di spessore adeguato al passo delle centine, colore NEUTRO / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe Bs1d0, a parete semplice oppure assemblate a parete doppia con interposto apposito distanziale a spessore costante.
  2. Policarbonato alveolare coestruso UV protetto, di spessore adeguato al passo delle centine, colore NEUTRO / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe  Bs1do.

Passo centine variabile in funzione della dimensione del lato: fino a mm. 1500, lastra intera; da mm. 1501 a 2500 suddiviso in n. 02 settori; da mm. 2501 a 3000 suddiviso in n. 02 oppure 03 settori; da mm. 3001 a 3600 suddiviso in n. 03 oppure 04 settori; da mm. 3601 a 4100 suddiviso in n. 04 lastre; da mm. 4101 a 5100 suddiviso in n. 05 settori.

PIRAMIDE QUADRATA LATO H A N. SETTORI PER OGNI LATO
PIR 30/1 fino a 1500 max 430 lato 1
PIR 30/2 da 1501 a 1900 max 550 lato 2
PIR 30/3 da 1901 a 2500 max 720 lato 2
PIR 30/4 da 2501 a 3000 max 860 lato 2/3
PIR 30/5 da 3001 a 3600 max 1040 lato 3/4
PIR 30/6 da 3601 a 4100 max 1180 lato 4
PIR 30/7 da 4101 a 4500 max 1300 lato 5
PIR 30/8 da 4501 a 5100 max 1470 lato 5

misure in mm. – P=passo centine

Descrizione

Coperture a piramide utilizzate come lucernario, soddisfano le esigenze estetiche e valorizzano gli edifici, consentendo un’illuminazione naturale e diffusa per ambienti poco luminosi. Soluzione versatile, idonea all’utilizzo per copertura di gazebo, vani scala, terrazzi, per superfici anche medio-grandi; è prevista inoltre l’eventuale applicazione di telai di innalzamento con tamponamenti fissi o apribili (in caso di necessità di areazione). Fornite anche in KIT DI MONTAGGIO e, ove le dimensioni lo consentano, ASSEMBLATE.Realizzate con ossatura metallica e profili di completamento in estrusi di alluminio (col. RAL 9010 bianco / 6005 verde / 8017 marrone / 3000 rosso / 7016 grigio / 9006 ARGENTO / 9005 opaco nero / GRIGIO ANTICO), complete di canale di gronda perimetrale di base con relativi profili di contenimento lastre; copertura con lastre col. NEUTRO / OPALE / BRONZO. Previste per il fissaggio su adeguata struttura portante e/o cordolo murario perimetrale (a carico del cliente); l’eventuale struttura portante ed il canale di gronda (escluso pluviale), se necessari, sono disponibili a richiesta.

Ossatura metallica e di completamento in estrusi di alluminio verniciato RAL, completi di:

  • Centine rinforzate tipo X1M / X3M / X5M, con apposito innesto ad Y, dim. mm. 50/70 x 15/18, predisposte per l’inserimento di doppie guarnizioni, complete di speciali staffe di fissaggio tipo SF5 se necessarie;
  • Piatti premilastra tipo X4P / X3P, dim. mm. 50/70 x 5, predisposti per l’inserimento di doppie guarnizioni;
  • Eventuale tubolare di rinforzo in alluminio cod. XT50253 ( dim. mm. 50x25x3) / T50502 (dim. mm. 50x50x2) / T80804 (dim. mm. 80x80x4) oppure acciaio cod. TF70703 (dim. mm. 70x70x3), oppure sezione adeguata;
  • Guarnizioni di mescola a base di etilene propilene, colore nero, durezza shore 65 ± 5, tipo GSP3EC (p/mt gr. 55 ca.) / GSP8EC (p/mt. gr.130 ca.) / GSP5EC (p/mt gr. 70 ca.);
  • Canale di gronda tipo XCANP / XCANG di sezione adeguata completo di profilo di contenimento lastre tipo XMOB, con apposito innesto per la regolazione dell’angolo di imposta, completo di profilo angolare di sezione adeguata avente la funzione di pressore; il canale di gronda sarà completo di speciali elementi di giunzione a scomparsa, sopragiunti per garantire la perfetta tenuta all’acqua;
  • Speciali innesti angolati a scomparsa;
  • Eventuale profilo di completamento in lamiera di alluminio pressopiegato preverniciata sp. 12/10;
  • Piastra di colmo.

Copertura con lastre in una delle seguenti alternative:

  1. Policarbonato compatto coestruso UV protetto, di spessore adeguato al passo delle centine, colore NEUTRO / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe Bs1d0, a parete semplice oppure assemblate a parete doppia con interposto apposito distanziale a spessore costante.
  2. Policarbonato alveolare coestruso UV protetto, di spessore adeguato al passo delle centine, colore NEUTRO / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe  Bs1do.

Passo centine variabile in funzione della dimensione del lato: fino a mm. 1500, lastra intera; da mm. 1501 a 2500 suddiviso in n. 02 settori; da mm. 2501 a 3000 suddiviso in n. 02 oppure 03 settori; da mm. 3001 a 3600 suddiviso in n. 03 oppure 04 settori; da mm. 3601 a 4100 suddiviso in n. 04 lastre; da mm. 4101 a 5100 suddiviso in n. 05 settori.

PIRAMIDE QUADRATA LATO H A N. SETTORI PER OGNI LATO
PIR 30/1 fino a 1500 max 430 lato 1
PIR 30/2 da 1501 a 1900 max 550 lato 2
PIR 30/3 da 1901 a 2500 max 720 lato 2
PIR 30/4 da 2501 a 3000 max 860 lato 2/3
PIR 30/5 da 3001 a 3600 max 1040 lato 3/4
PIR 30/6 da 3601 a 4100 max 1180 lato 4
PIR 30/7 da 4101 a 4500 max 1300 lato 5
PIR 30/8 da 4501 a 5100 max 1470 lato 5

misure in mm. – P=passo centine
