Lucernari centinati ad arco

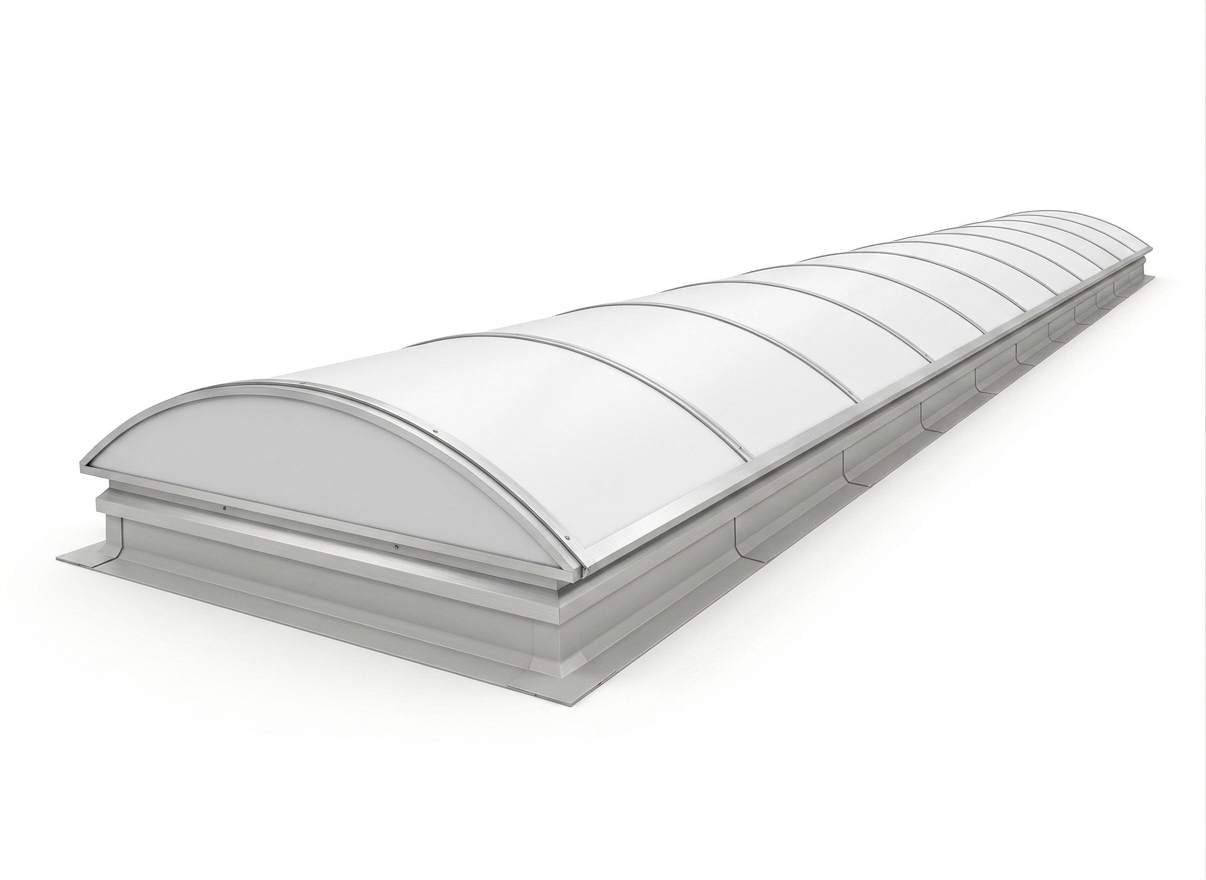

  • Rendering 3D del lucernario centinato ad arco in policarbonato con profili in alluminio
  • Lucernario centinato ad arco a sviluppo continuo installato su una copertura piana industriale
  • Rendering 3D del lucernario centinato ad arco in policarbonato con profili in alluminio
  • Lucernario centinato ad arco a sviluppo continuo installato su una copertura piana industriale

Lucernari centinati ad arco

Soluzione a tunnel realizzata su misura per contesti industriali e commerciali, garantisce un’illuminazione diffusa ed uniforme, una perfetta tenuta all’acqua ed un ottimo isolamento termico, con soluzioni integrate a parete doppia con eventuale velario.

Richiedi maggiori informazioni

Descrizione

Soluzione strutturata con ossatura metallica in alluminio per coprire vani con dimensioni incompatibili con la tipologia termoformata; si integra perfettamente in contesti industriali, commerciali o residenziali complessi. La soluzione ad arco unisce un design minimale a una straordinaria versatilità dimensionale e applicativa, ideale per adattarsi a qualsiasi esigenza di progetto e garantire un’ottima resistenza ai carichi atmosferici. Oltre alla configurazione standard fissa, possono essere integrati con sistemi e dispositivi di aerazione dedicati, studiati per favorire il corretto ricircolo dell’aria.

LUCERNARI  centinati ad arco così realizzato:

Ossatura metallica di completamento in estrusi di alluminio ossidato / verniciato RAL, completi di:

  • Centine tipo X1M / X3M, con apposito innesto ad Y, dim. mm. 50/70 x 15/18, predisposte per l’inserimento di doppie guarnizioni;
  • Piatti premilastra tipo X4P / X3P, dim. mm. 50/70 x 5, predisposti per l’inserimento di doppie guarnizioni;
  • Guarnizioni di mescola a base di etilene propilene, colore nero, durezza shore 65 ± 5, tipo GSP3EC (p/mt gr. 55 ca.) / GSP8EC (p/mt. gr.130 ca.);
  • Profili longitudinali di contenimento lastre tipo X10 / X13 / XMOB / a due elementi a snodo ad angolazione variabile, con apposito innesto per la regolazione dell’angolo di imposta, oppure tipo XMDLAT/T80202RIFG6 per il contenimento lastre con centine a sbalzo, completi di apposito profilo angolare di sezione adeguata avente la funzione di pressore;
  • Eventuali timpani di chiusura testata con relativi i profili in estrusi di alluminio adeguati

Copertura con lastre in una delle seguenti alternative:

  1. Policarbonato compatto coestruso UV protetto, di spessore adeguato al raggio di curvatura ed al passo delle centine, colore NEUTRO / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe Bs1do, parete semplice oppure assemblate a parete doppia con interposto apposito distanziale a spessore costante.
  2. Policarbonato alveolare coestruso UV protetto, di spessore adeguato al passo delle centine, colore NEUTRO / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe Bs1do.
  • Passo centine variabile in funzione delle dimensioni

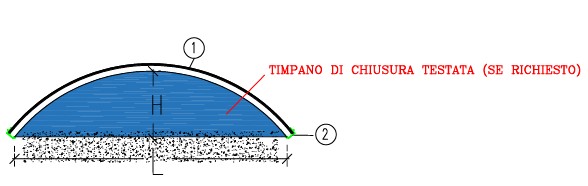

LUCERNARI CENTINATI AD ARCO A SESTO RIBASSATO L H
TUN3/1 fino a 1000 L/3
TUN3/2 da 1001 a 1500 max mm 450
TUN3/3 da 1501 a 1700 L/3
TUN3/4 da 1701 a 2200 L/3
TUN3/5 da 2201 a 2600 L/3
TUN3/6 da 2601 a 3000 L/3

misure in mm. – P=passo centine

Descrizione

Soluzione strutturata con ossatura metallica in alluminio per coprire vani con dimensioni incompatibili con la tipologia termoformata; si integra perfettamente in contesti industriali, commerciali o residenziali complessi. La soluzione ad arco unisce un design minimale a una straordinaria versatilità dimensionale e applicativa, ideale per adattarsi a qualsiasi esigenza di progetto e garantire un’ottima resistenza ai carichi atmosferici. Oltre alla configurazione standard fissa, possono essere integrati con sistemi e dispositivi di aerazione dedicati, studiati per favorire il corretto ricircolo dell’aria.

LUCERNARI  centinati ad arco così realizzato:

Ossatura metallica di completamento in estrusi di alluminio ossidato / verniciato RAL, completi di:

  • Centine tipo X1M / X3M, con apposito innesto ad Y, dim. mm. 50/70 x 15/18, predisposte per l’inserimento di doppie guarnizioni;
  • Piatti premilastra tipo X4P / X3P, dim. mm. 50/70 x 5, predisposti per l’inserimento di doppie guarnizioni;
  • Guarnizioni di mescola a base di etilene propilene, colore nero, durezza shore 65 ± 5, tipo GSP3EC (p/mt gr. 55 ca.) / GSP8EC (p/mt. gr.130 ca.);
  • Profili longitudinali di contenimento lastre tipo X10 / X13 / XMOB / a due elementi a snodo ad angolazione variabile, con apposito innesto per la regolazione dell’angolo di imposta, oppure tipo XMDLAT/T80202RIFG6 per il contenimento lastre con centine a sbalzo, completi di apposito profilo angolare di sezione adeguata avente la funzione di pressore;
  • Eventuali timpani di chiusura testata con relativi i profili in estrusi di alluminio adeguati

Copertura con lastre in una delle seguenti alternative:

  1. Policarbonato compatto coestruso UV protetto, di spessore adeguato al raggio di curvatura ed al passo delle centine, colore NEUTRO / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe Bs1do, parete semplice oppure assemblate a parete doppia con interposto apposito distanziale a spessore costante.
  2. Policarbonato alveolare coestruso UV protetto, di spessore adeguato al passo delle centine, colore NEUTRO / OPALE / BRONZO inserite a libero scorrimento; reazione al fuoco Classe Bs1do.
  • Passo centine variabile in funzione delle dimensioni

LUCERNARI CENTINATI AD ARCO A SESTO RIBASSATO L H
TUN3/1 fino a 1000 L/3
TUN3/2 da 1001 a 1500 max mm 450
TUN3/3 da 1501 a 1700 L/3
TUN3/4 da 1701 a 2200 L/3
TUN3/5 da 2201 a 2600 L/3
TUN3/6 da 2601 a 3000 L/3

misure in mm. – P=passo centine

Richiedi maggiori informazioni

Siamo a disposizione per qualsiasi richiesta di informazioni o assistenza.
Compila il modulo di contatto per inviarci una e-mail oppure visita il nostro shop per acquistare direttamente online!

    Potrebbe interessarti anche:

    Lucernario a doppia falda con struttura in alluminio colore bronzo e basamento in cemento

    Lucernari a doppia falda

    Leggi tutto

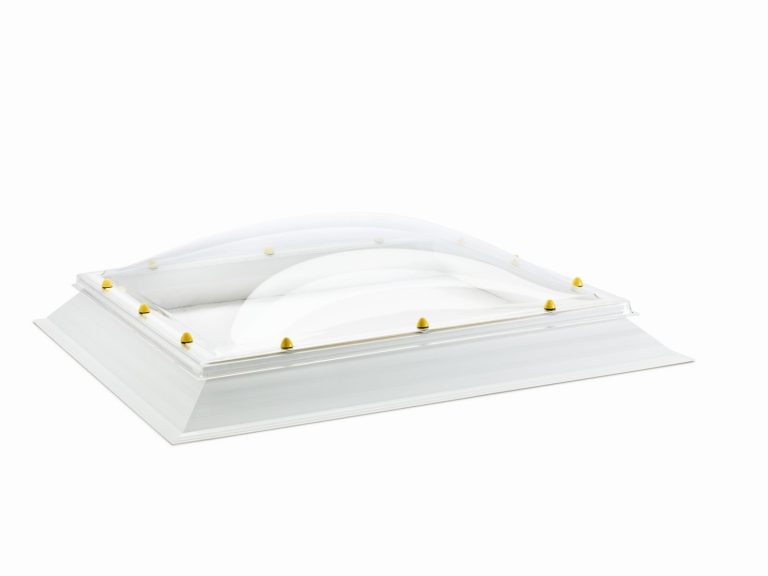

    Rendering del lucernario termoformato rettangolare con cupola bombata e basamento in policarbonato bianco
